터빈 유량계는 임펠러 유량계라고도하는 일종의 속도 유량계입니다. 그것은 각운동량의 보존 원리를 기반으로합니다.

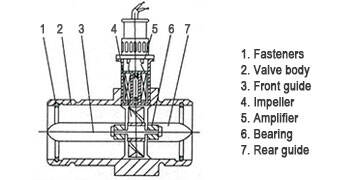

터빈 유량계의 구조는 아래 그림과 같습니다. 유체가 파이프 라인을 통해 흐르면 터빈 블레이드에 충돌하여 터빈이 회전합니다. 터빈의 회전 속도는 유량에 따라 변한다. 유량은 터빈의 회전 속도로부터 계산되고, 계수되어 2 차 기구에 표시된다. 이 신호는 순간 및 누적 흐름 (또는 전체 흐름) 을 모두 반영 할 수 있습니다. 원격 전송을위한 표준 신호로 변환 할 수도 있습니다. 또한, 센서에 의해 출력되는 펄스 주파수 신호는 컴퓨터와 독립적으로 사용될 수 있으며, 밀도, 온도 및 압력 보상을 달성하기 위해 유량계를 유량 표시 장치로 대체합니다. 유체의 체적 또는 질량 유량을 나타냅니다. 현재 사용 가능한 성숙하고 매우 정확한 유량계 중 하나입니다.
구성요소
터빈 유량계는 전형적으로 정류기, 계측부, 센서 및 전치증폭기로 구성된다.
정류기는 소용돌이 및 이심률과 같은 다양한 비 축선 및 맥동 흐름을 제거하거나 줄이기 위해 유량계 상류의 파이프 라인에 설치된 장치입니다. 기기 섹션은 정류기, 상류 및 하류 직선 파이프 섹션 및 유량계를 포함하는 배관 섹션을 나타냅니다.
센서는 로터의 회전을 전기 신호로 변환하는 장치입니다. 터빈 유량계에서 유체 속도를 감지하는 터빈 및 그 조립체 (전방 및 후방 가이드 프레임, 베어링, 하우징 및 프리앰프 포함) 는 일반적으로 터빈 유동 센서라고 불린다.
전치 증폭기는 센서의 전기 신호를 증폭하고 형상화하여 출력 신호를 생성한다. 출력 신호의 신호 처리 및 변환 부분은 2 차 기기 또는 디스플레이 기기 (2 차 기기) 로 불린다.
