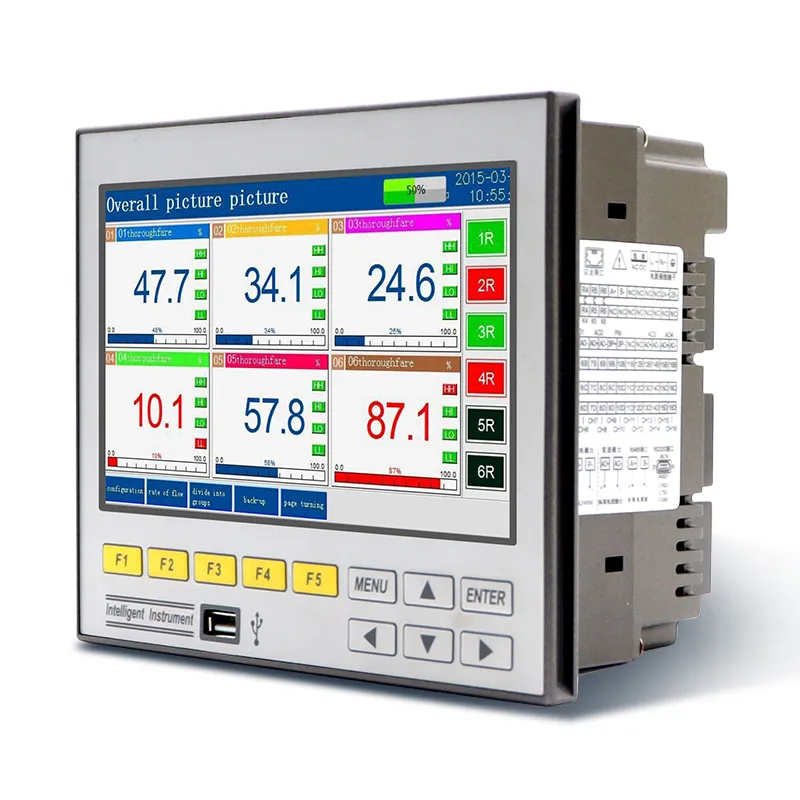

7 인치 트루 컬러 LCD가있는 초박형 캐비닛 디자인, 옵션 터치 조작, 쉬운 조작을위한 표준 물리적 기능 키

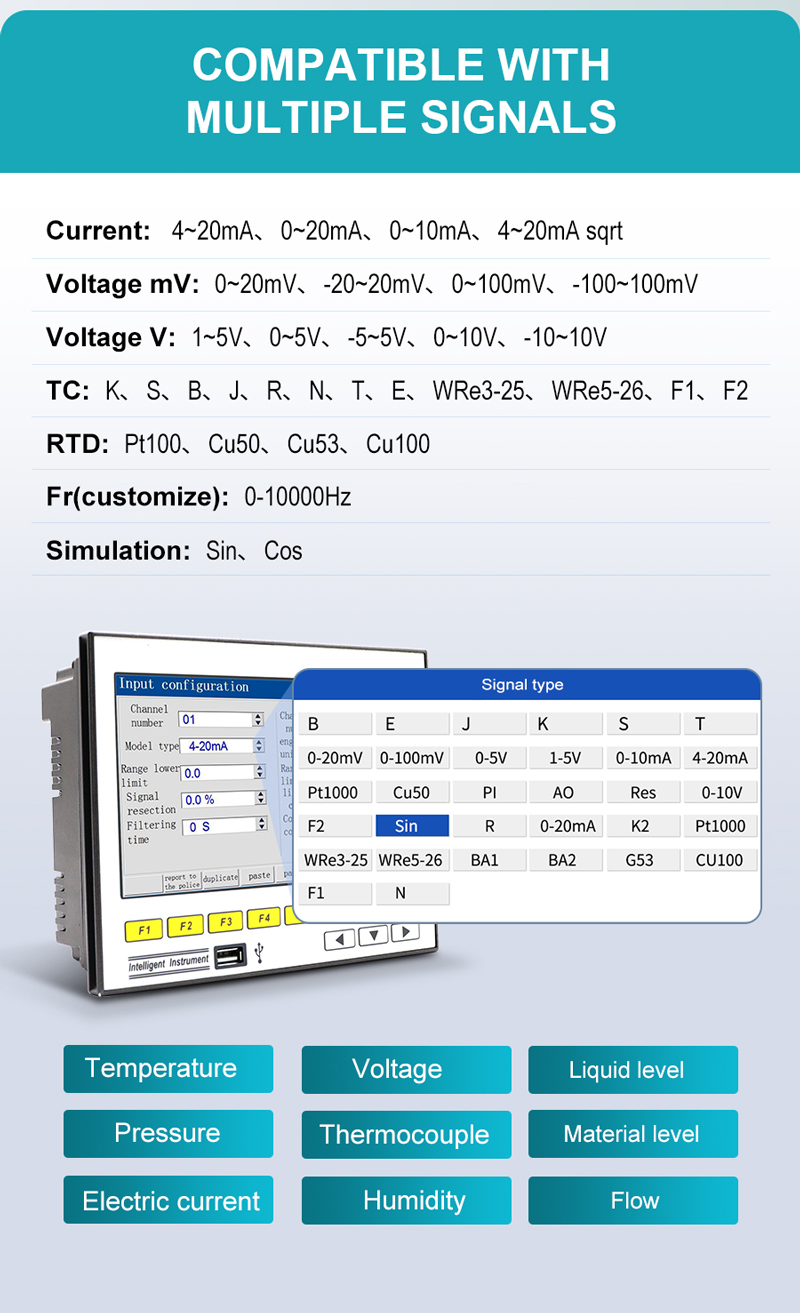

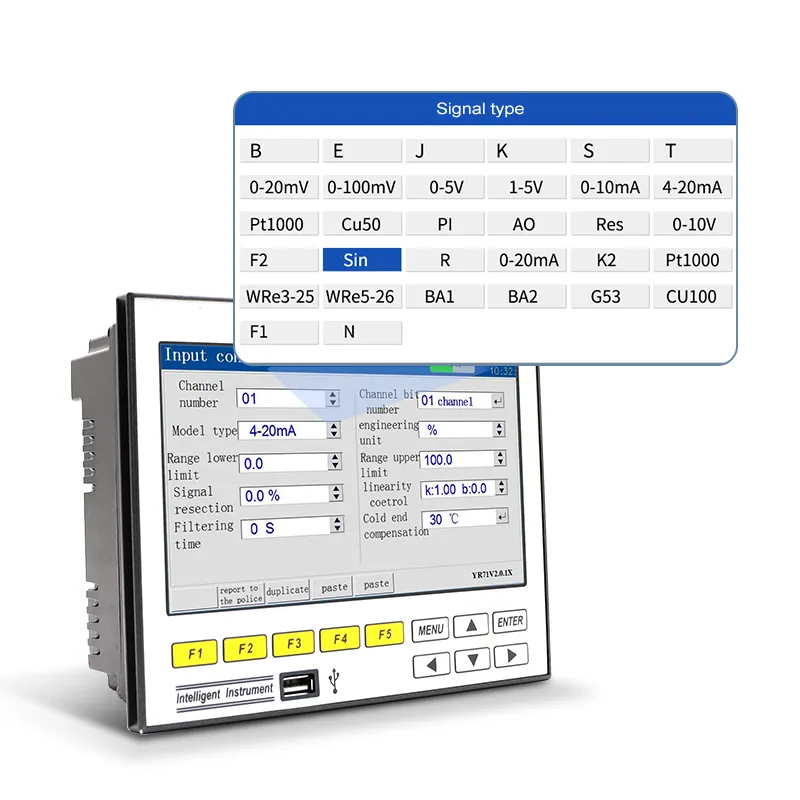

최대 16 완전히 고립 된 범용 아날로그 입력, TC, Pt100, 4-20mA, 전압 및 주파수 펄스 신호
풍부한 옵션 기능: 마이크로 타이밍 인쇄, PID 폐쇄 루프 제어, 이더넷 통신, 외부 DC 전원 공급 장치
다중 출력 구성: 최대 6 개의 릴레이 경보 연락처, 4 채널 4-20mA 재전송, 듀얼 24VDC 센서 전원 공급 장치
듀얼 직렬 통신 (RS232 RS485), Modbus RTU 지원, PC 및 마이크로 프린터와 동시에 호환
대용량 플래시 스토리지, 매개 변수 및 기록, 낮은 드리프트를 가진 하드웨어 시계
지원 USB 디스크 오프라인 데이터 내보내기 및 펌웨어 업그레이드, 1G ~ 32G 산업용 U 디스크
내장 전문 흐름 계산, 증기에 대한 온도 및 압력 보상, 천연 가스 및 액체 흐름 축적

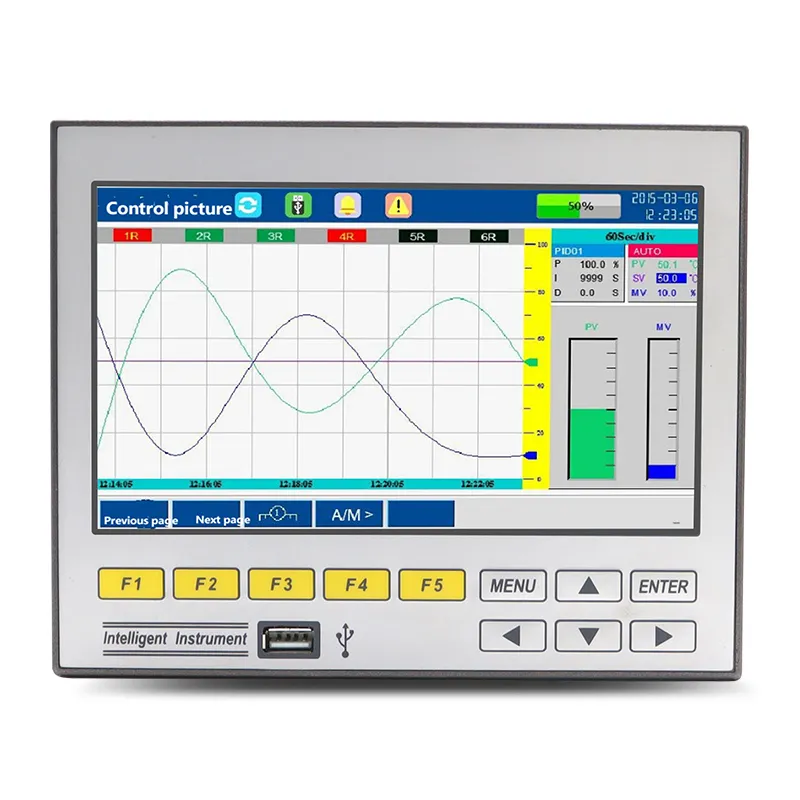

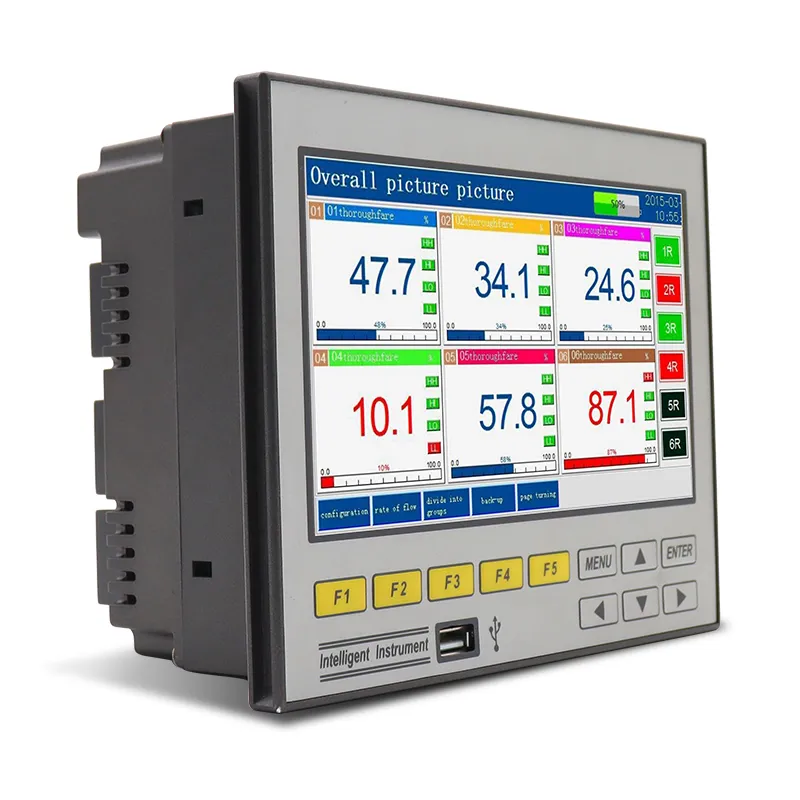

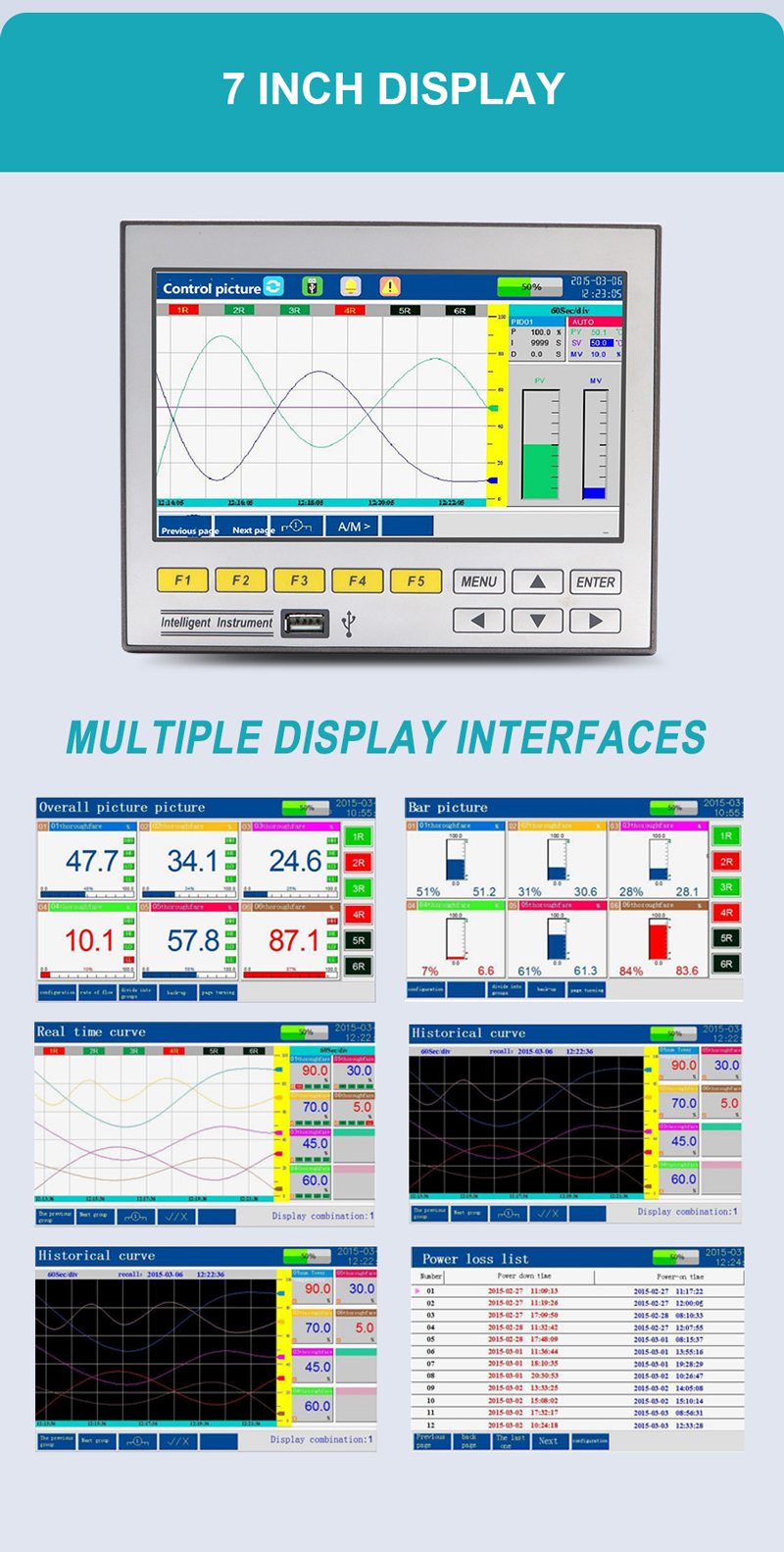

여러 디스플레이 모드: 디지털 테이블, 막대 그래프, 실시간 및 역사적 곡선, 독립 PID 제어 화면
표준 138 × 138mm 패널 컷 아웃, 넓은 AC/DC 이중 전원 공급 장치, 가혹한 산업 환경을 위해 안정
다단계 암호 권한 관리, 매개 변수 변조를 방지하기위한 별도의 운영자 및 관리자 권한

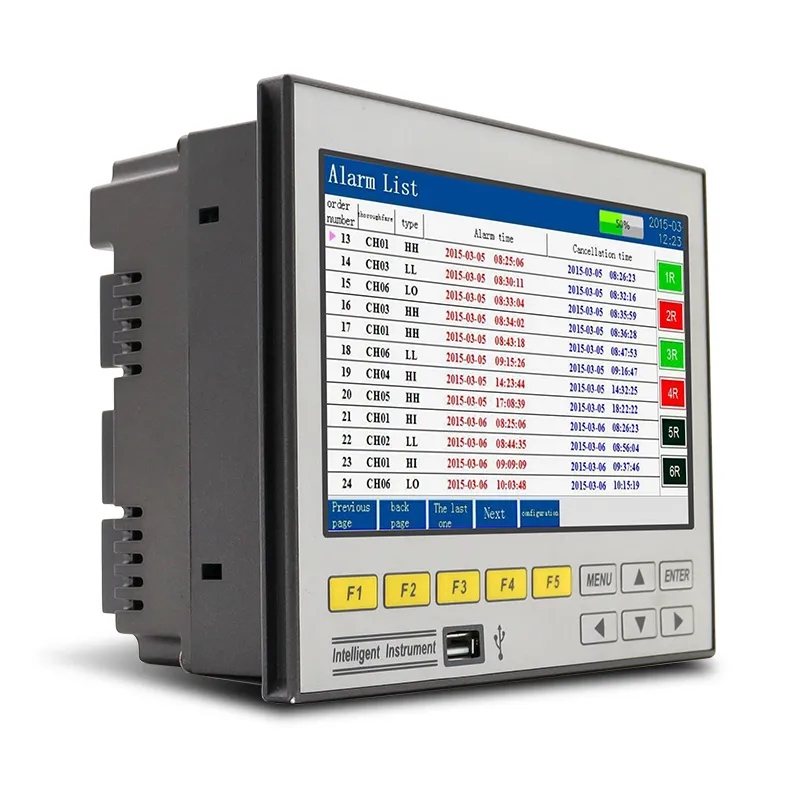

전체 로그 저장: 경보 기록, 전원 끄기 로그 및 작동 기록을 쿼리하고 인쇄 할 수 있습니다
| 디스플레이 | 7 인치 트루 컬러 TFT LCD (800*480 점) 실시간 디스플레이: ± 0.2% F.S.; 리콜 정확도: ± 0.2% F.S. |
| 프로세서 | 고성능 ARM Cortex-M3 32 비트 RISC 코어, 멀티 채널 신호 획득, 기록, 디스플레이 및 멀티 채널 알람 |
| 스토리지 모듈 | 대용량 병렬 NAND 플래시 메모리 칩은 이력 데이터를 저장하고, 직렬 FRAM 메모리 칩은 시스템 구성 매개 변수 |
| 입력 기능 | 입력 사양과 같은 키 정보를 저장하는 데 사용됩니다. 완전히 고립 된 보편적 인 입력, 최대. 16 채널 아날로그 입력 |
| 전압 입력: 0-5V, 1-5V, 0-20mV, 0-100mV | |
| 현재 입력: 0-10mA, 4-20mA, 0-20mA | |
| 저항 입력: res (0 ~ 400Ω) | |
| 열저항: PT100, Cu50, G53, Cu100, BA1, BA2 (3 선 저항 균형 필요, 리드 저항 <10Ω) | |
| 열전대: S, B, K, T, R, E, N, J | |
| 방사선 고온계: F1, F2 | |
| 텅스텐-레늄: WRe3-25, WRe5-26; 다른 신호 입력은 요청시 이용 가능합니다 (e.g. D1/P1) | |
| 출력 기능 | 배포 출력: 송신기 격리 분포 + 24VDC, 각 그룹 분포 ≤ 60mA 는 12VDC, 5VDC 분포 |
| 전송 출력을 지원합니다. 4 채널 표준 전류 4-20mA 전송 출력 지원 | |
| 디스플레이 기기 또는 DCS/PLC에 의한 획득에 편리합니다. 장거리 신호 전송 실현 | |
| 릴레이 알람 출력: 최대. 6 채널 릴레이 알람, 연락처 용량 1A @ 250VAC/1A @ 30VDC | |
| 상한, 상한, 하한을 위해 구성 가능, 하한 경보 | |
| 통신 및 인쇄 | 통신 인터페이스: RS232C 및 RS485 옵션, modbus RTU 프로토콜 지원 |
| 인쇄 인터페이스: RS232C 직접 마이크로 프린터에 연결, baud 속도 1200 | |
| 녹음 기능 | 기록 용량: 64/128/192/248MB (플래시 용량 옵션) |
| 기록 간격: 1 초 ~ 240 초, 총 11 옵션: 1/2/4/8/12/24/36/60/120/180/240 초 옵션 | |
| 녹음 시간: 기록 시간의 길이는 플래시 메모리 용량, 입력 포인트 수 및 기록 간격과 관련이 있습니다. 다음과 같은 공식: (대체 된 값의 단위는 공식의 단위와 일치해야합니다) 기록 일 = (플래시 용량 (MB) × 1024 × 1024 × 기록 간격 (초)/(채널 수 × 16 × 24 × 3600) | |
| 데이터 전송 | 데이터 백업 및 전송: USB1.1 지원, 2.0 USB 플래시 드라이브, 데이터 전송을위한 1G ~ 32G USB 드라이브 지원 |
| 전원 공급 장치 | 100 ~ 240VAC (정격 전압 220VAC), 50/60HZ AC 전원 공급 장치, 24VDC 전원 공급 장치 |
| 보호 기능 | 전원 차단 보호: 내장 메모리는 매개 변수 및 과거 데이터를 보호하고 전원 차단 |
| 시계 보호: 통합 하드웨어 시계, 전원 오프 후에도 정확하게 작동 | |
| 작업 환경 | 온도: 0 ~ 50 ℃ (직사광선을 피하십시오) 상대 습도: 0 ~ 85% R.H (비 응축) 고도:<2000m |
| 교통 및 저장 환경 | 온도: -20 ~ 60 ℃ (직사광선을 피하십시오); 습도: 5 ~ 95% R.H (비 응축) |
| 계기 순중량 | 1.5kg |
GT71R 데이터 로거의 다이어그램
