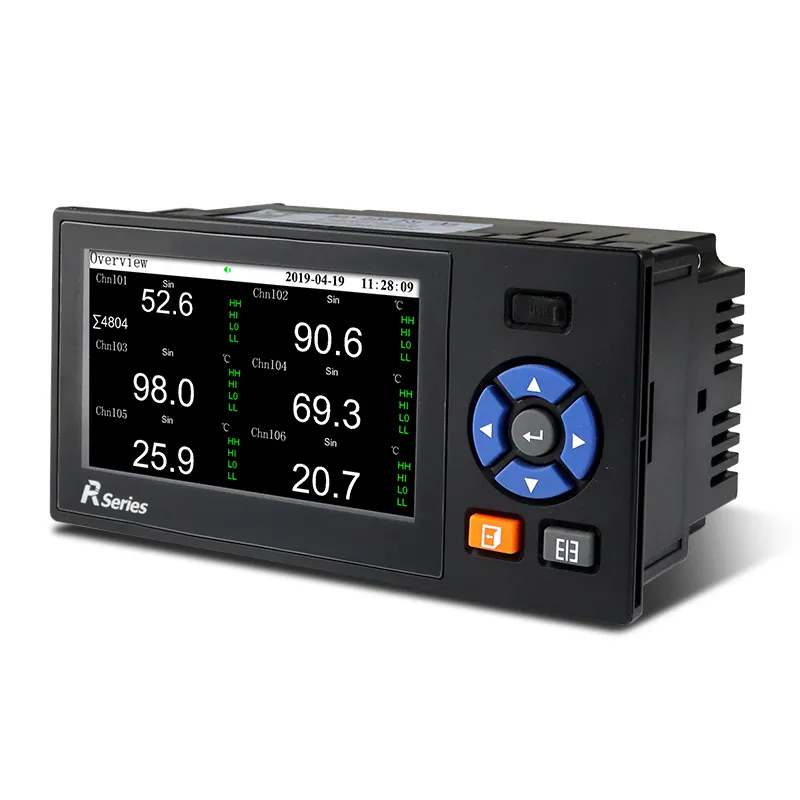

4.3 인치 트루 컬러 TFT LCD와 소형 160 × 80mm 패널 크기, 간단한 조작을위한 직관적 인 물리적 탐색 키
TC, Pt100, 4-20mA, mV와 호환되는 최대 6 개의 완전히 보편적 인 격리 된 아날로그 채널, 전압 및 펄스 신호

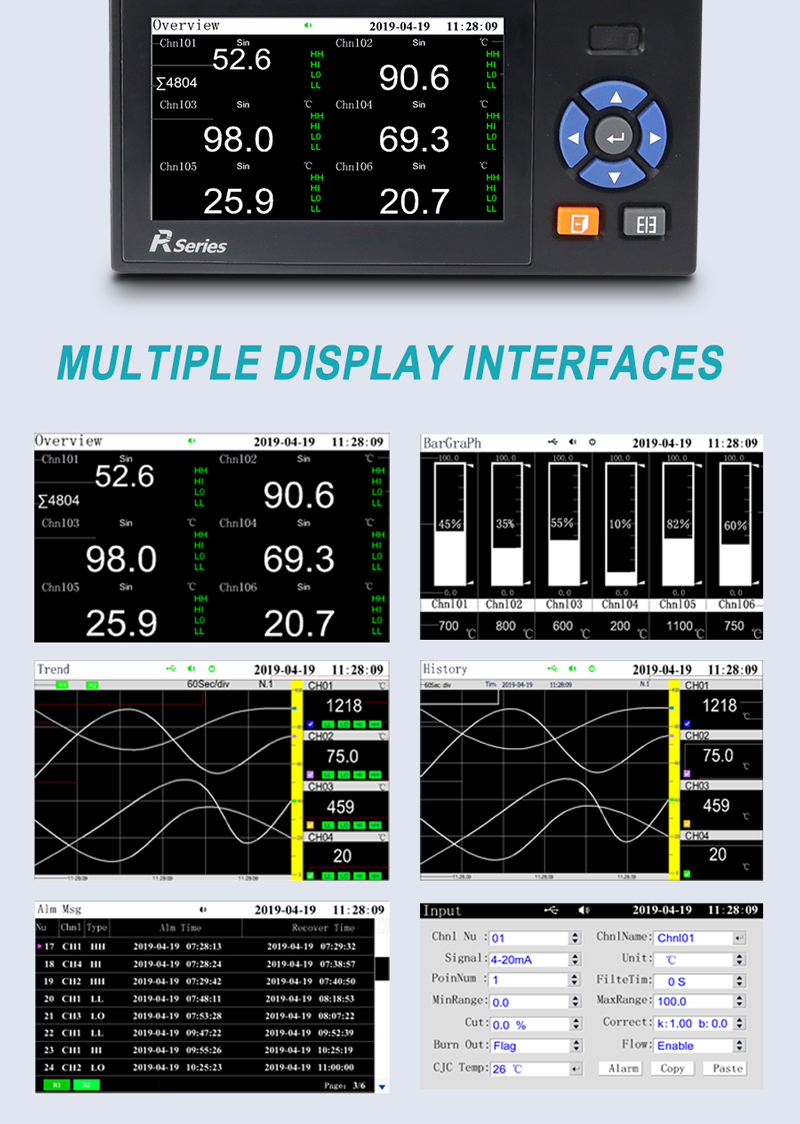

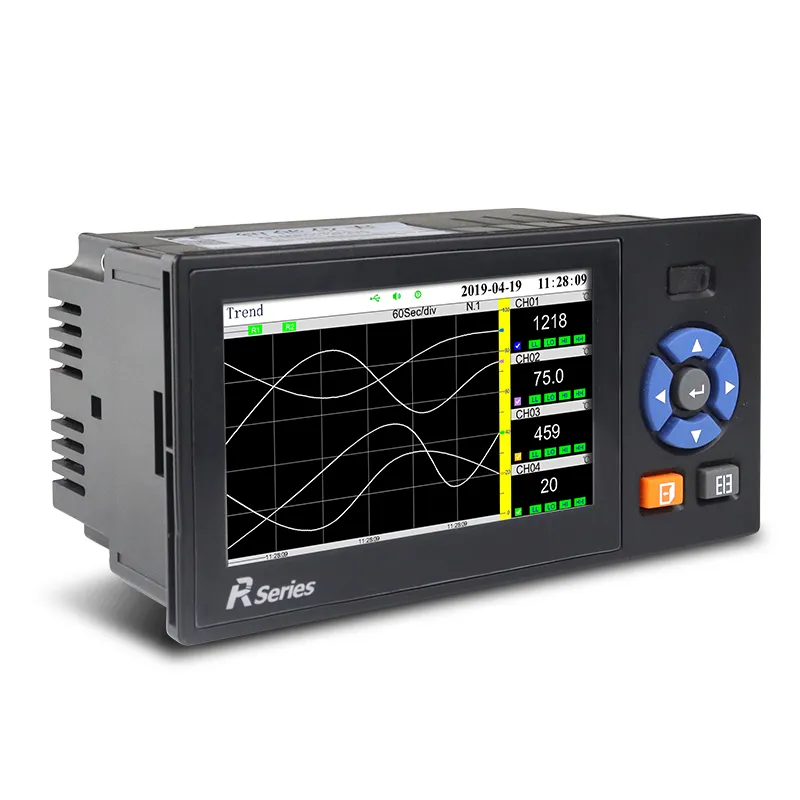

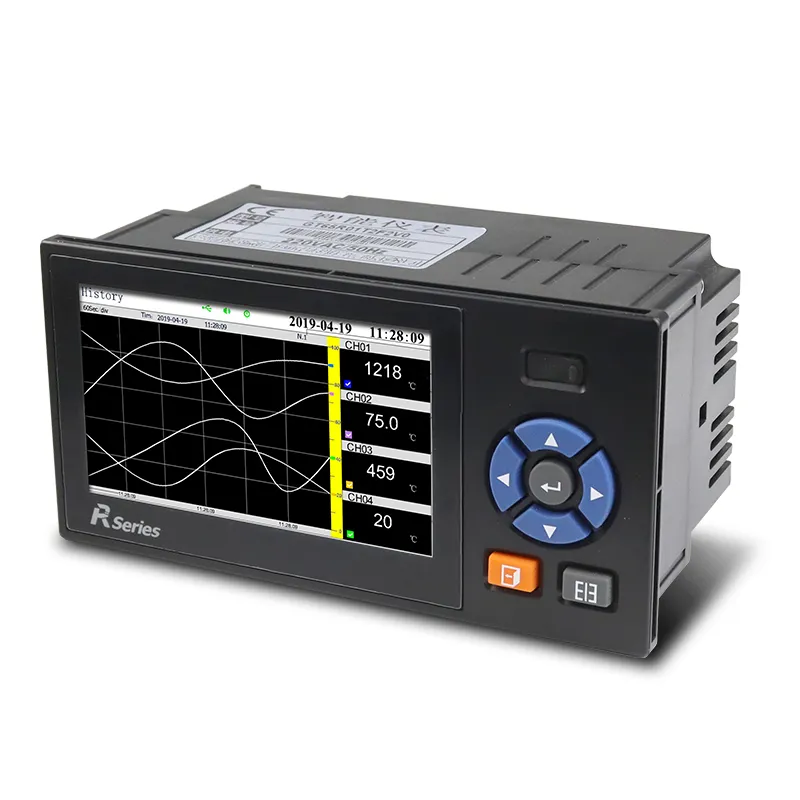

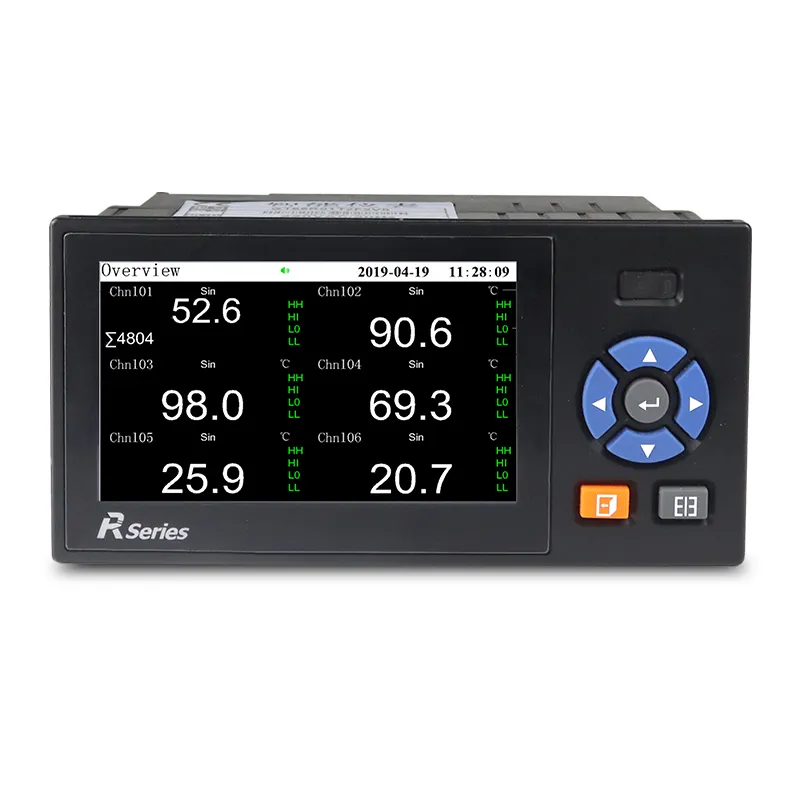

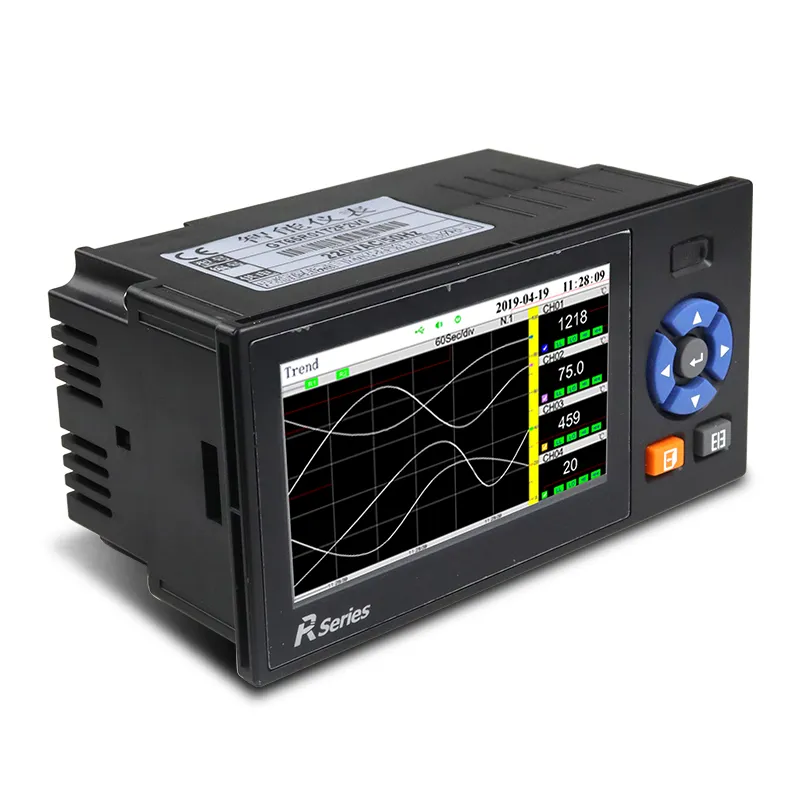

여러 디스플레이 인터페이스: 숫자 개요, 막대 그래프, 실시간 및 역사적 추세 곡선, 독립적 인 흐름 보고서 페이지
풍부한 출력 구성: 2 × 3A 릴레이 경보, 듀얼 4-20mA 아날로그 재전송, 내장 24VDC 송신기 전원 공급 장치
이중 직렬 통신: RS485 Modbus RTU RS232, PC 및 옵션 외부 마이크로 프린터에 연결 지원
대량 로컬 스토리지, 레코드의 영구 저장, 알람 로그 및 전원 끄기 데이터 보호
USB 플래시 디스크 오프라인 백업, PC 소프트웨어 분석을위한 파일로 흐름 및 온도 데이터 수출
전문 흐름 계산 모듈, 지원 가스, 증기, 액체 온도 및 압력 보상 및 누적 통계
다국어 시스템 (중국어/영어, 러시아어 시스템 선택) 해외 산업 프로젝트
광역 AC/DC 범용 전원 공급 장치 (220VAC / 12/24VDC), 1kg 미만의 경량 바디, 쉬운 캐비닛 설치
다단계 암호 권한 (운영자 및 관리자), 교정 및 흐름 매개 변수의 무단 수정을 방지
실시간 데이터 및 이력 커브의 자동 타이밍 인쇄를 실현하기위한 선택적 외부 열 프린터
| 디스플레이 | 4.3 인치 트루 컬러 TFT LCD |
| 입력 채널 | Max. 6 채널 범용 아날로그 입력 |
| 입력 기능 | 전압 입력: 0-5V, 1-5V, 0-20mV, 0-100mV |
| 현재 입력: 0-10mA, 4-20mA, 0-20mA | |
| 저항 입력: Res, 열 저항: PT100/Cu50/G53/Cu100/BA1/BA2 | |
| 열전대: S, B, K, T, R, E, N, J, 방사선 고온계: F1, F2 | |
| 텅스텐-레늄: WRe3-25, WRe5-26. 다른 신호 입력 (예: D1/P1 등) 에는 사용자 정의가 필요합니다. | |
| 출력 기능 | 배전 출력: 송신기 + 24VDC, 전력 분배 <60mA |
| 전송 출력: 2 채널 4-20mA 전류 출력, 디스플레이 기기 또는 DCS/PLC 획득 | |
| 릴레이 알람 출력: 2 채널 릴레이 알람 출력, 상한, 상한, 하한, 하한 경보기 | |
| 프로세서 | 고성능 ARM Cortex-M3 32 비트 RISC 코어를 채택합니다. 멀티 채널 신호 획득, 녹음, 디스플레이 및 알람 |
| 통신 및 인쇄 | 통신 인터페이스: RS232C 및 RS485 옵션, 지원 Modbus RTU 프로토콜 |
| 인쇄 인터페이스: RS232C 직접 마이크로 프린터에 연결, 보 속도 1200 | |
| 기록 기능 | 기록 용량: 64/128/192/248MB (플래시 용량 선택 가능) |
| 녹음 간격: 1 초 240 초, 11 옵션 총: 1/2/4/8/12/24/36/60/120/180/240 초 | |
| 녹화 시간: FLASH 메모리 용량, 입력 포인트 및 기록 간격과 관련하여 다음과 같은 공식: (대체 값의 단위는 공식의 단위와 일치해야합니다) 기록 일 = (플래시 용량 (MB) × 1024 × 1024 × 기록 간격 (초))/(채널 수 × 16 × 24 × 3600) | |
| 전원 공급 장치 | 220VAC 전원 공급 장치; 12VDC, 24VDC 전원 공급 장치 |
| 작업 환경 | 온도: 0 ~ 50 ° C (직사광선을 피하십시오) 상대 습도: 0 ~ 85% R.H (비 응축) 고도:<2000m |
