압축 공기를위한 열 질량 대 소용돌이 유량계: 어느 것을 선택해야합니까?

압축 공기 흐름 측정은 식물이 소비를 추적하고, 생산 영역을 비교하고, 에너지 절약 프로젝트를 확인하고, 비정상적인 수요를 식별하는 데 도움이됩니다. 압축 공기에 대한 열 질량 대 와류 유량계를 비교할 때 엔지니어는 최소 유량, 파이프 크기, 공기질, 압력, 온도, 설치 공간, 출력 장치 및 유지 보수 요구 사항을 고려해야합니다.

두 기술 모두 압축 공기를 측정 할 수 있지만 다른 원칙을 사용합니다. 열 질량 미터는 종종 직접 질량 흐름 측정 및 낮은 흐름 가시성을 위해 선택됩니다. 보텍스 미터는 유량이 지정된 속도 범위 내에 남아있을 때 안정적인 인라인 측정을 위해 일반적으로 고려됩니다. 미국 에너지 부는 미터 유형, 공기 상태, 설치, 압력 손실, 정확도, 반복성 및 턴다운을 고려할 것을 권장합니다.

열 질량 및 소용돌이 유량계가 작동하는 방법

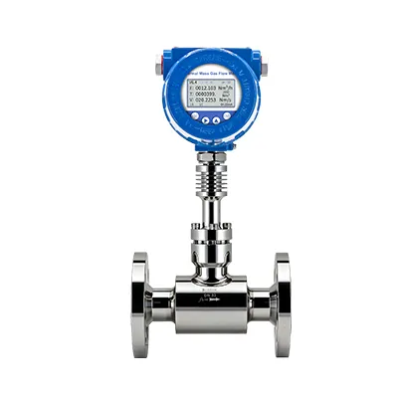

열 질량 유량계는 가열 된 센서에서 이동하는 열 가스가 제거하는 양을 측정합니다. 압축 공기 질량 흐름이 증가함에 따라 냉각 효과가 변하고 송신기는 그 관계를 질량 흐름 값으로 변환합니다. 열 미터는 인라인 및 삽입 디자인으로 제공됩니다. 삽입 프로브는 제한된 장애물을 생성하기 때문에 더 큰 헤더에 유용 할 수 있습니다.

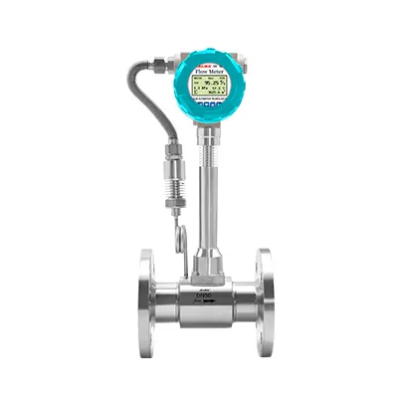

와류 유량계는 흐름 경로에 설치된 종종 셰더 바라고 불리는 블러 프 바디를 사용합니다. 압축 공기가 통과함에 따라 교대 소용돌이가 하류로 형성됩니다. 그들의 주파수는 유속에 비례하여 미터가 체적 흐름을 계산할 수 있도록합니다. 안정된 측정은 일관된 와류 형성에 의존하기 때문에 정확한 사이징이 중요합니다.

열 질량 대 소용돌이 유량계 비교

이 비교는 시작점일 뿐이다. 유량 범위, 선 크기, 압력 등급, 온도 제한, 정확도 및 설치 요구 사항은 선택한 모델에 대해 확인해야합니다.

열 질량 유량계를 선택할 때

열 질량 유량계는 종종 낮은 압축 공기 소비를 볼 때 더 강력한 옵션입니다. 변화하는 수요. 더 나은 낮은 흐름 감도는 기본 부하 소비와 예상치 못한 오프 시프트 공기 사용을 나타내는 데 도움이 될 수 있습니다.

일반적인 응용 분야에는 생산 라인 서브 미터링, 부서 비용 할당, 에너지 효율 연구, 대형 파이프 삽입 측정 및 유지 보수 후 모니터링이 포함됩니다. JUJEA의 열 가스 질량 유량계 정보는 압축 공기를 응용 프로그램으로 식별하고 낮은 흐름 감도와 프로브 스타일 설계를 강조합니다.

대기 질은 여전히 중요합니다. 오일 에어로졸, 습기, 먼지 및 감지 표면의 침전물은 열 전달을 변경하고 측정에 영향을 줄 수 있습니다. 미터는 공기 처리 및 응축수 제어가 적합한 곳에 설치해야합니다. 열 특성이 측정 관계에 영향을 미치기 때문에 가스 조성도 구성된 교정과 일치해야합니다. 따라서

열 질량 측정은 다음을 필요로하는 시설에 적합한 출발점이 될 수 있습니다.

• 부서 또는 생산 라인에 의하여 모니터 압축 공기 사용;

• 셧다운 기간 동안의 소비 확인

• 효율성 개선 전후의 수요를 비교;

• 분기 라인의 낮은 흐름 측정;

• 더 큰 분배 파이프에 삽입 프로브를 설치하십시오.

• 출력 질량 흐름 또는 표준화 된 소비 데이터.

최종 선택은 여전히 선택된 미터의 측정 가능한 범위와 실제 압축 공기 상태를 기반으로해야합니다.

소용돌이 유량계를 선택할때

소용돌이 유량계가 압축될 때 더 나은 선택일 수 있습니다-공기 흐름은 비교적 안정적이며 미터의 최소 측정 가능한 속도 이상으로 유지됩니다. 일반적으로 예측 가능한 작동 범위를 가진 유틸리티 헤더 또는 프로세스 에어 라인에 대한 영구적 인 인라인 모니터링으로 간주됩니다.

소용돌이 기술은 압축 공기, 기타 가스, 물 또는 증기에 대해 유사한 기기를 사용하여 식물을 세트 수 있습니다. 와류 미터는 주로 체적 흐름을 측정하기 때문에 표준화 된 부피 또는 질량 흐름보고는 선택한 기기 및 필요한 출력에 따라 압력 및 온도 보상이 필요할 수 있습니다.

설치 조건이 중요합니다. 팔꿈치, 밸브, 감속기 및 기타 상류 장애는 소용돌이 또는 고르지 않은 속도 프로파일을 생성 할 수 있습니다. 따라서 소용돌이 미터는 제조업체의 권장 사항에 따라 적절한 직선 파이프 섹션과 설치가 필요합니다.

보텍스 측정은 프로젝트가 필요할 때 적합 할 수 있습니다:

• 영구 인라인 측정;

• 압축 공기 메인 헤더의 안정적인 흐름;

• 보통 또는 일관되게 높은 유속;

• 다른 유틸리티 매체도 사용할 수 있는 측정 기술;

• 적절한 보상으로 체적 유량 측정;

• 기존의 공정 제어 시스템에 통합.

볼텍스 미터는 공칭 파이프 직경이 일치하기 때문에 선택해서는 안됩니다. 속도가 불충분하면 안정된 와류 형성을 방지할 수 있기 때문에 최소 흐름이 특히 중요하다

대기 질, 압력 손실 및 유지 보수

압축 공기 시스템에는 오일, 물방울, 녹 또는 입자가 포함될 수 있습니다. 열 센서는 퇴적물이 축적되면 검사 또는 청소가 필요할 수 있습니다. 소용돌이 미터는 동일한 가열 요소를 사용하지 않지만 응축수, 심한 진동 및 불안정한 흐름은 여전히 성능에 영향을 줄 수 있습니다.

삽입 열 프로브는 일반적으로 제한된 장애물을 생성합니다. 와류 미터에는 셰더 바가 포함되어 있으므로 압력 손실은 신체 디자인, 라인 크기 및 작동 흐름에 따라 다릅니다. 유지 보수 계획은 또한 액세스, 종료 요구 사항, 교정 및 진단을 고려해야합니다.

어느 기술도 모든 응용 프로그램에서 유지 보수가 필요 없습니다. 설치 전에 미터 위치, 압축 공기 처리, 접근성 및 공정 안정성을 검토해야합니다. 적절한 처리 장비의 하류에 설치된 미터는 압축기 가까이에 설치된 것과 다른 작동 조건을 경험할 수 있습니다.

올바른 압축 공기 흐름 측정기를 선택하는 방법

두 기술을 선택하기 전에 다음을 제공합니다.

• 파이프 직경, 재질 및 연결 유형;

• 최소, 보통, 그리고 최대 흐름;

• 작동 압력 및 온도;

• 건조, 습식, 윤활, 또는 기름없는 공기;

• 예상 응축수, 기름 에어로졸, 먼지, 또는 녹;

• 사용 가능한 상류 및 하류 직선 파이프;

• 인라인 또는 삽입 설치 선호;

• 실제 볼륨, 표준화 된 부피 또는 질량 흐름 출력;

• 토탈라이저, 경보, 아날로그 출력 및 통신 요구 사항;

• 낮은 흐름 또는 기본 부하 모니터링이 필요합니다.

낮은 유량 가시성, 직접 질량 측정, 넓은 작동 범위 때 열 질량 유량계를 선택하십시오. 그리고 서브 미터링은 우선 순위입니다.

유량이 안정되고, 충분한 속도가 가능하며, 영구적 인 인라인 측정이 선호되며, 필요한 직선 파이프 및 보상 조건을 충족시킬 수있을 때 와류 유량계를 선택하십시오.

JUJEA는 열 가스 질량 유량계, 와류 유량계 및 압축 공기 흐름 측정 솔루션을 제공합니다. 파이프 크기, 흐름 범위, 압력, 온도, 공기 품질, 설치 위치를 공유하십시오. 실제 작동 조건 주위에 응용 프로그램을 평가할 수 있도록 필요한 출력.

자주 묻는 질문

낮은 압축 공기 소비에 어느 미터가 더 좋습니까?

열 질량 유량계는 일반적으로 작동 범위의 낮은 끝에서 더 나은 가시성을 제공하기 때문에 일반적으로 더 강한 출발점입니다. 정확한 사이징, 공기 처리 및 센서 청결은 여전히 중요합니다.

와류 유량계가 압축 공기를 측정 할 수 있습니까?

예. 정확한 크기의 와류 유량계는 속도, 압력, 온도, 파이프 조건 및 직선 파이프 요구 사항이 사양 내에 남아있을 때 압축 공기를 측정 할 수 있습니다.

열 질량 미터는 보상이 필요합니까?

그것은 직접 열 전달을 통해 질량 흐름을 측정, 그러나 가스 조성과 실제 조건과 구성 조건 간의 차이는 여전히 성능에 영향을 줄 수 있습니다.

어떤 기술이 압력 손실을 덜 발생합니까?

삽입 열 질량 미터는 일반적으로 제한된 장애물을 만듭니다. 와류 미터에는 셰더 바가 포함되므로 압력 손실은 신체, 크기 및 작동 흐름에 따라 다릅니다.

선택에 필요한 정보는 무엇입니까?

파이프 치수, 흐름 범위, 압력, 온도, 공기 제공 품질, 처리 장비, 설치 사진, 직선 파이프 길이, 필요한 장치 및 통신 신호.
