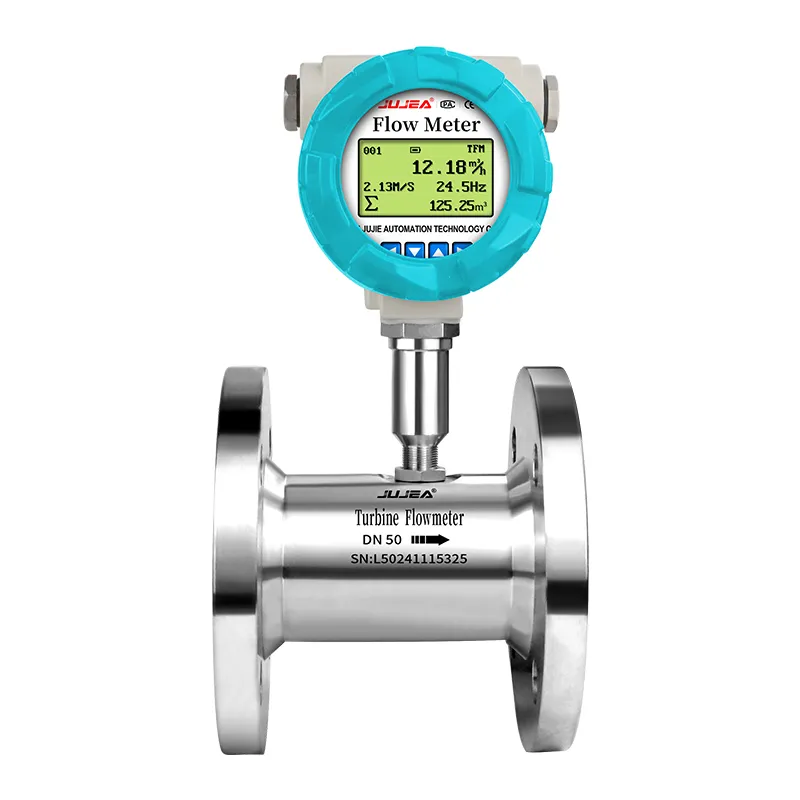

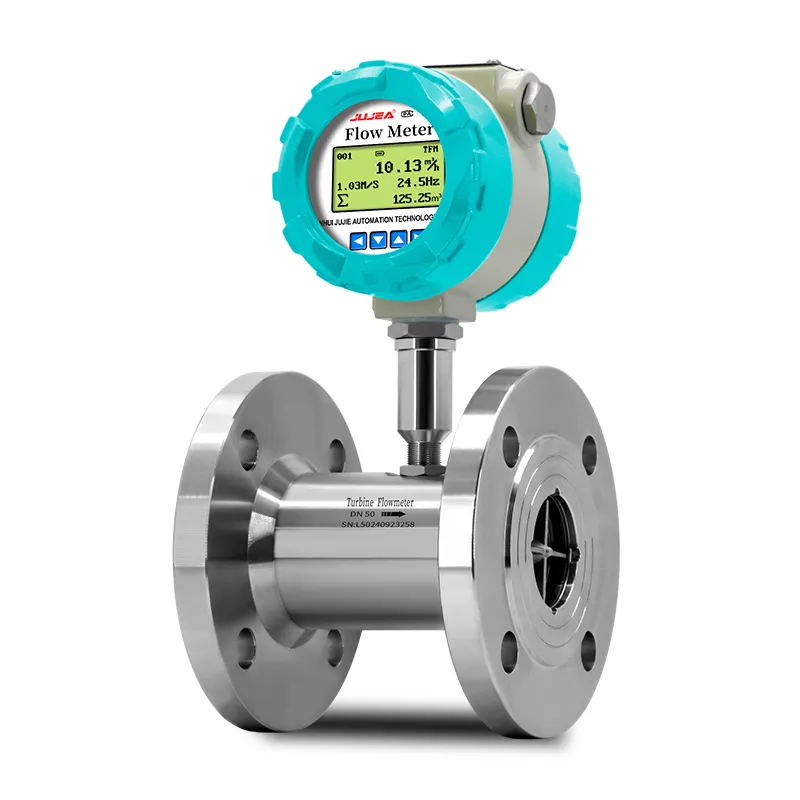

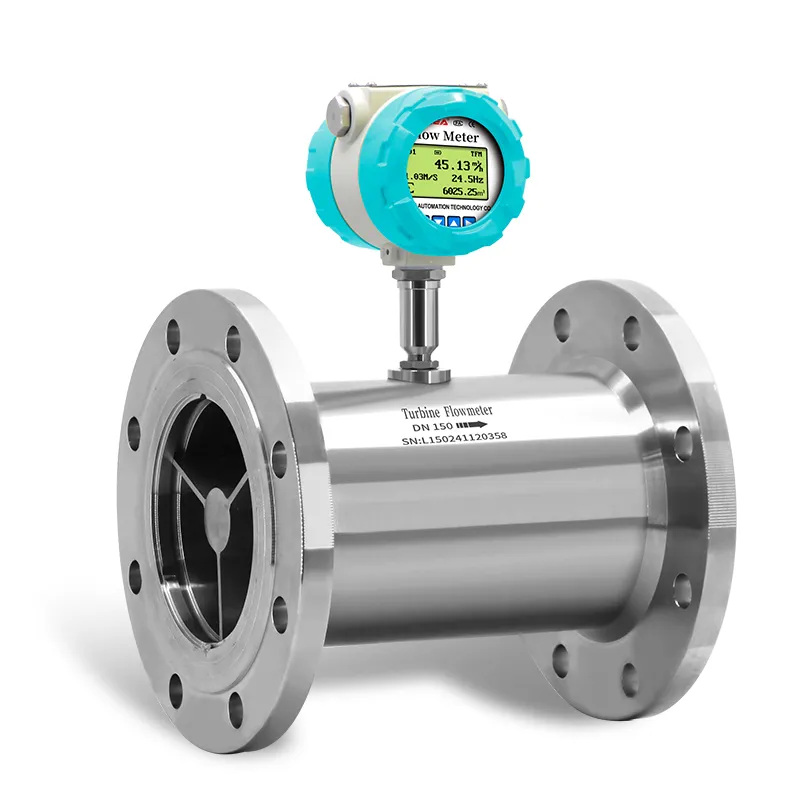

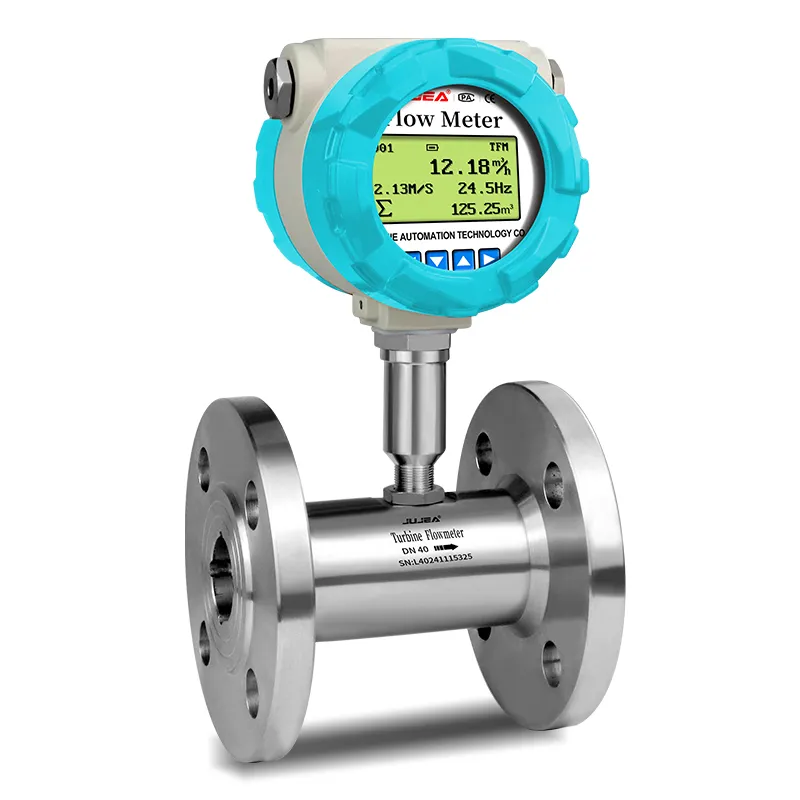

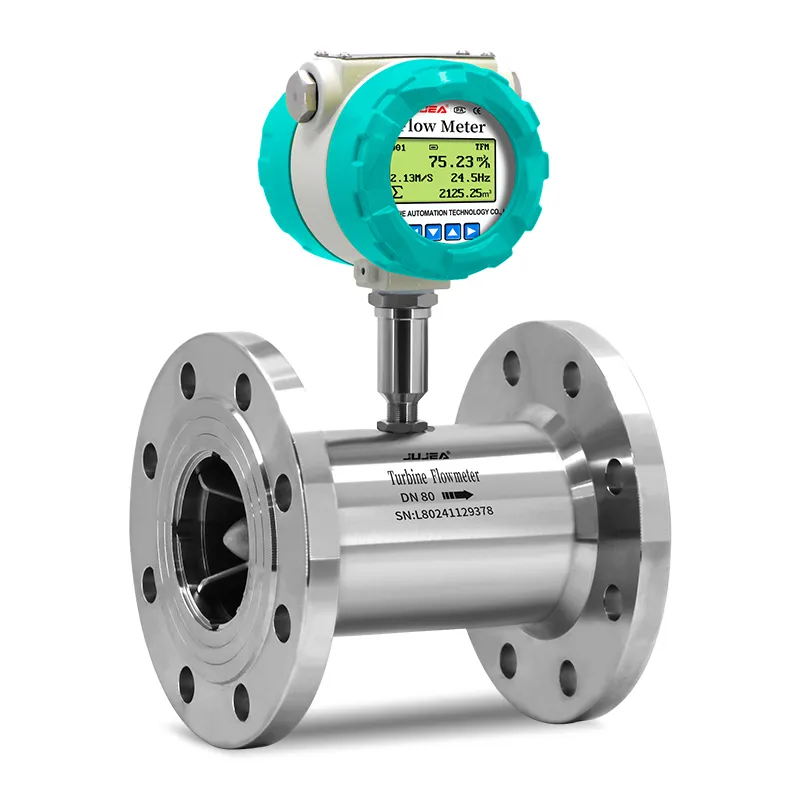

플랜지 터빈 유량계

플랜지 액체 터빈 유량계는 전체 스테인레스 스틸 몸체와 최대 ± 0.5% 높은 측정 정확도로 임펠러 유도 측정을 채택합니다. DN4-DN200 플랜지 연결, 출력 펄스, 4-20mA, 하트 및 RS485 신호를 지원하여 석유 화학 파이프 라인의 연료, 물 및 용매와 같은 깨끗한 저점도 액체에 이상적입니다.

플랜지 터빈 유량계의 특징

깨끗한 저점도 액체에 대한 반복성이 우수한 ± 0.5% 의 높은 정밀도.
가벼운 부식 및 마모에 강한 전체 스테인레스 스틸 젖은 구성 요소.
표준 플랜지 연결, DN4 ~ DN200 여러 크기는 산업 파이프 라인에 적합합니다.
넓은 턴다운 비율, 흐름 변화에 걸친 안정적인 측정.
다중 신호 출력: 제어 시스템 용 펄스, 4-20mA,Hart 및 RS485 Modbus.
콤팩트 일체형 디자인, 쉬운 설치 및 필드 매개 변수 교정.
폭발 방지 exdIICT6 선택, 석유 화학 인화성 액체 사이트에 적합.

플랜지 터빈 유량계 사양

측정 매체	무순도, 저점도, 비 강한 부식성 액체
실행 표준	터빈 흐름 센서 (JB/T9246-2016)
검증규정	터빈 유량계 (JJG1037-2008)
계기 구경 및 연결 방법	플랜지 연결 유형: DN15-DN200
플랜지 표준	기존 표준	HG/T 20592-2009
	기타 표준	국제 파이프 플랜지 표준	독일 DIN, 미국 ANSI, 일본 JS
		국내 파이프 플랜지 표준	화학 산업 표준, 기계공업부 표준
정확도 등급 및 해당 반복성	정확도 등급*1	±1%R	±0.5%R	±0.2%R(주문 제작 필요)
	반복성	≤0.33%	≤0.17%	≤0.07%
측정범위비	6:1, 10:1, 20:1
검증 조건	검증 장치	표준 유량계법 액체 유량 검증 장치; 정적 질량법 액체 유량 검증 장치
	환경 조건	주변 온도: 20℃; 상대 습도: 65%
운전 조건	매체 온도	표준: -20℃~80℃; T형: -40℃~180℃
	주변 온도	-20℃~60℃
	상대 습도	5%~90%
	대기압	86kPa~106kPa
출력 기능	신호 출력	펄스 신호, 4-20mA 신호
	통신 출력	RS485 통신, HART 프로토콜
작동 전원	외부 전원공급장치	+24VDC, 4-20mA 출력, 펄스 출력, RS485 등에 적합
	내부 전원공급장치	CM0, CM4(3.6V 19Ah 리튬 배터리 1세트)
신호선 인터페이스	N형	Hirschmann 커넥터 DIN43650 또는 항공 플러그 CX165P
	전 시리즈	금속 방수 버클 내부 나사산 M20×1.5
방폭 등급	ExdIIC T6 Gb
보호 등급	IP65 이상(주문 제작 가능)

플랜지 터빈 유량계의 다이어그램

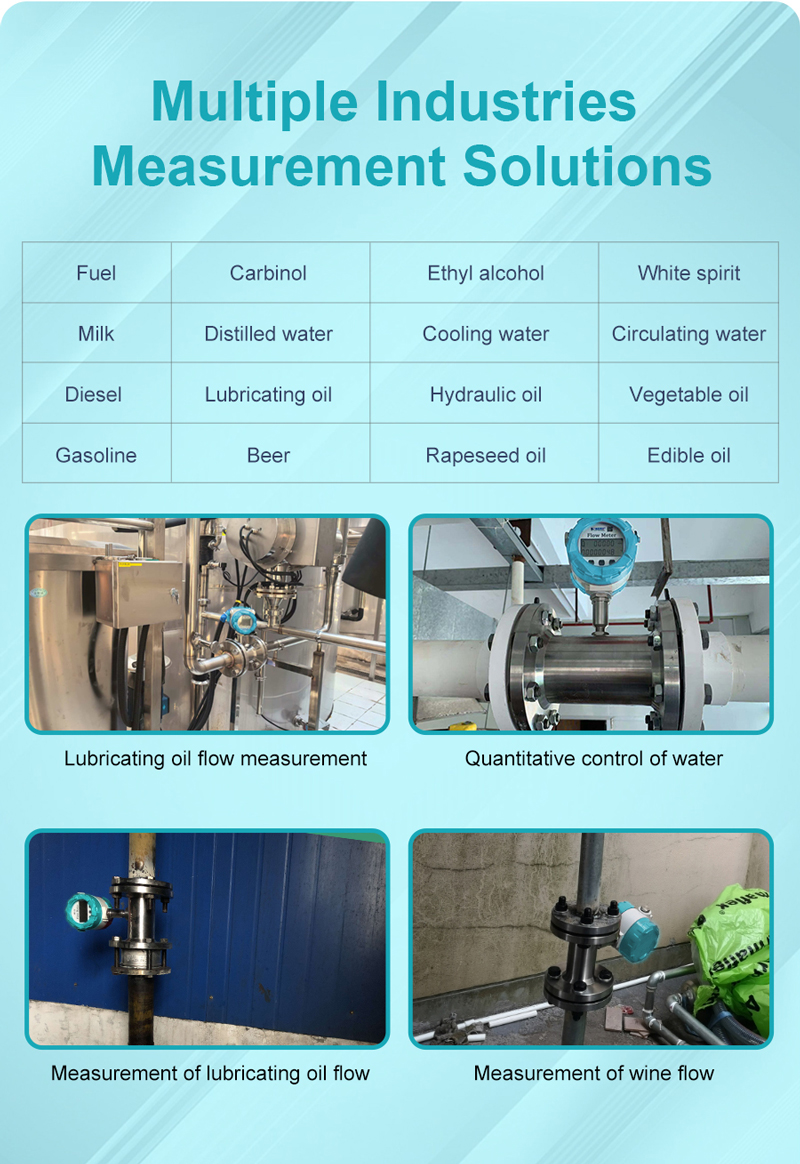

Flange Turbine Flow Meter for Auto Level Measurement

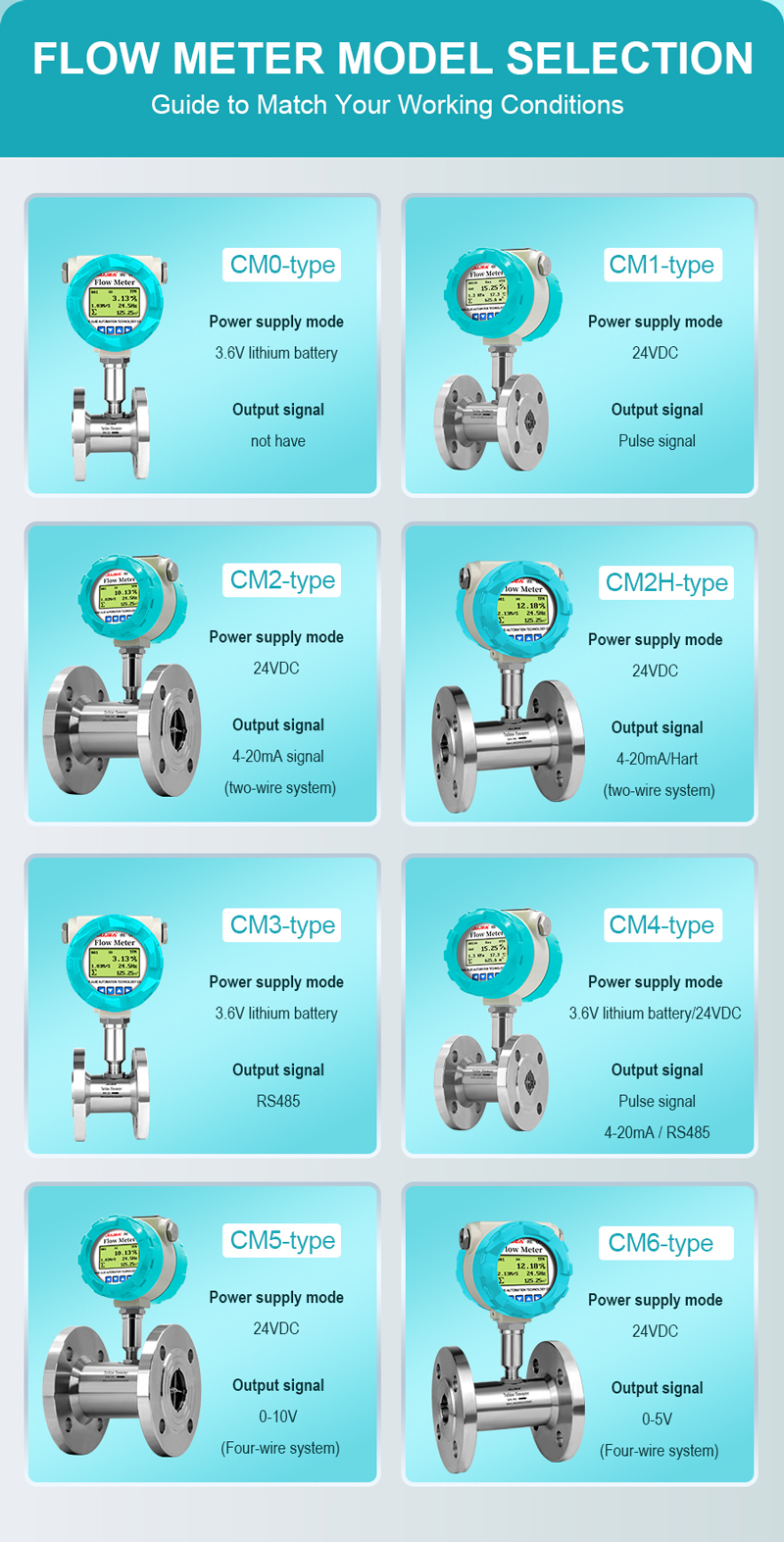

Flange Turbine Flow Meter for Bubble Level Sensor

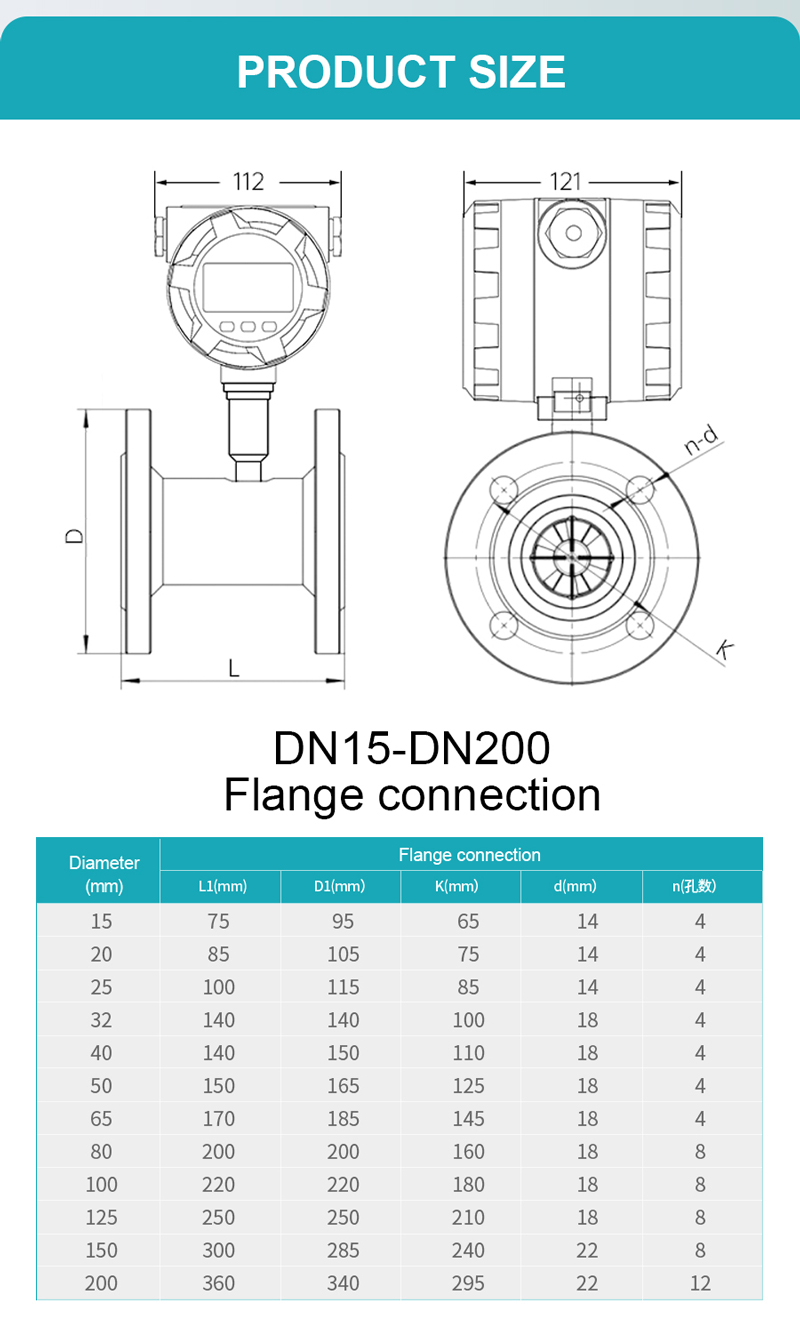

Flange Turbine Flow Meter for Bubble Type Level Transmitter
