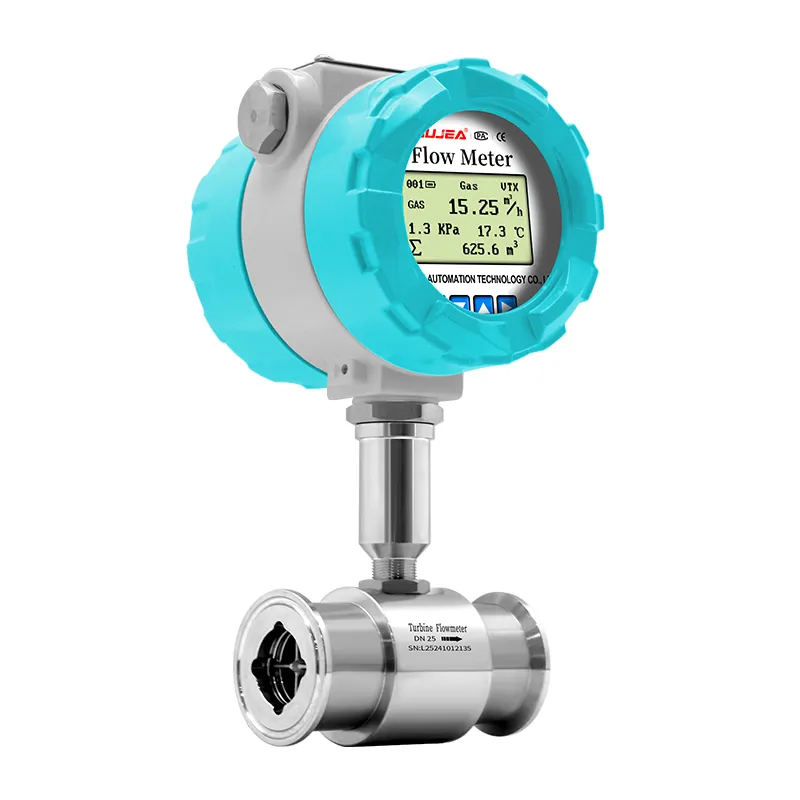

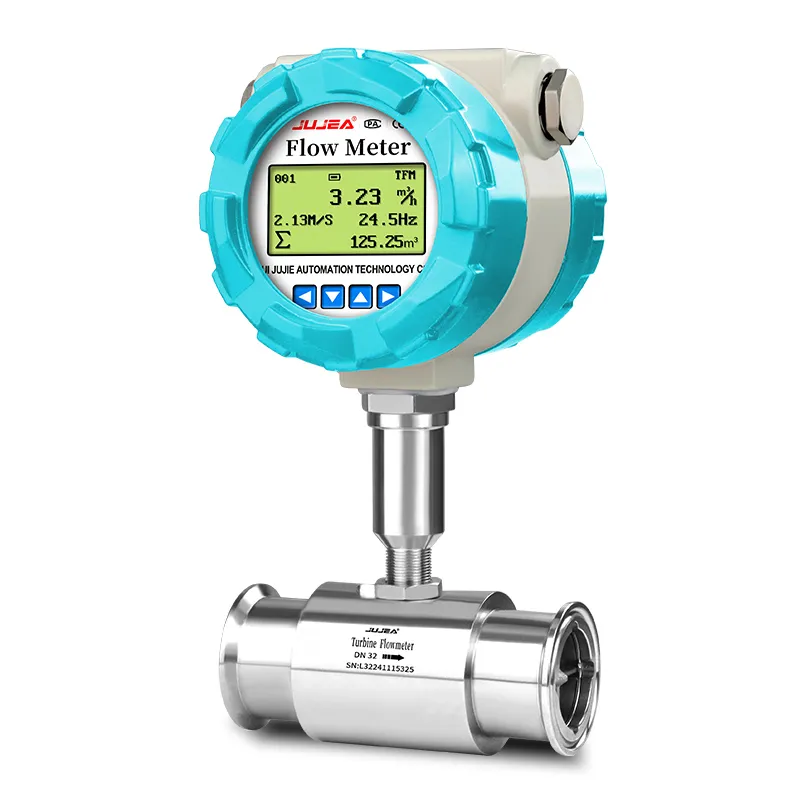

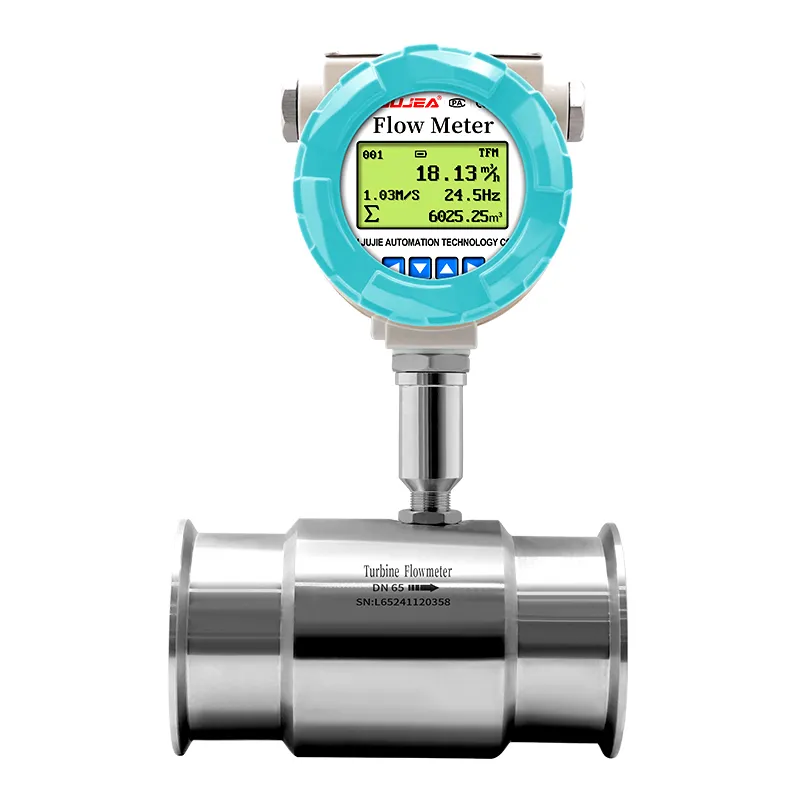

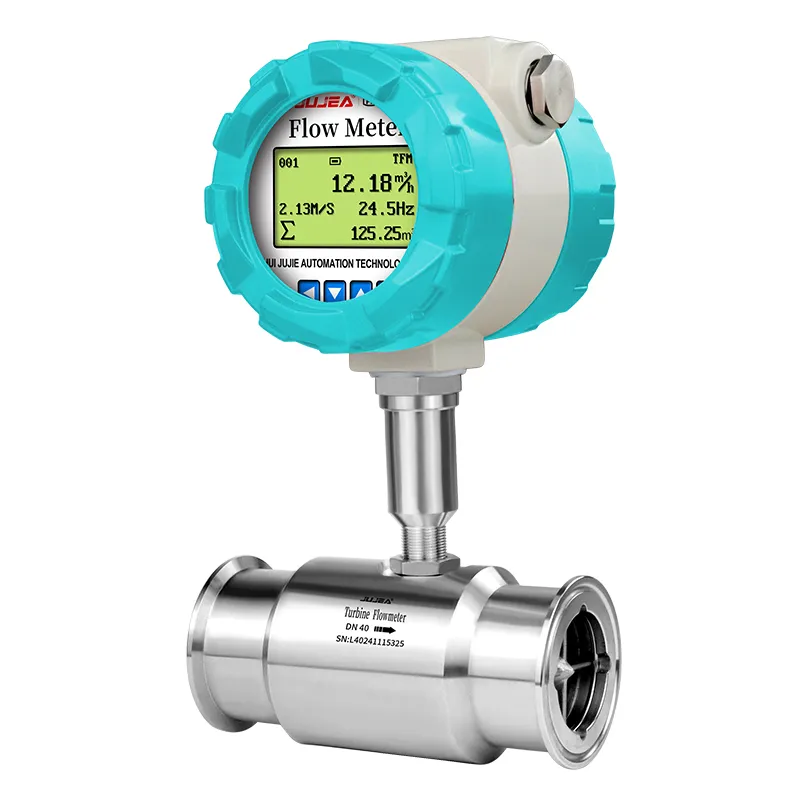

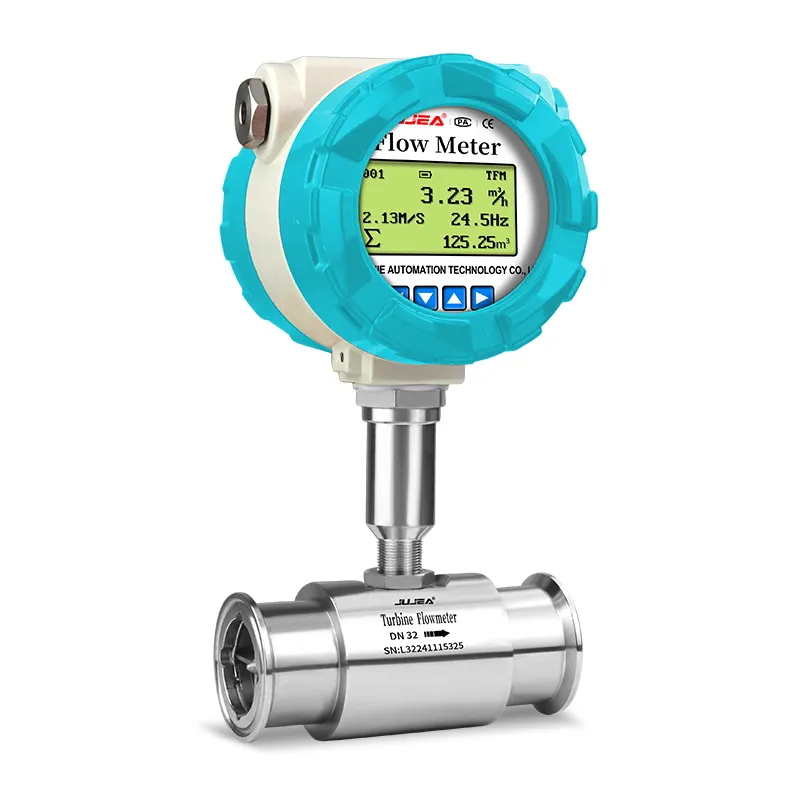

클램프 터빈 유량계

위생 클램프 터빈 유량계는 빠른 클램프 연결, 모든 스테인레스 스틸 바디, 죽은 공간을 채택합니다. 위생 파이프 라인 측정을 위해 식품, 음료 및 제약 청결한 액체를 위해 높은 정밀도를 제공하며 펄스 및 4-20mA 및 RS485 신호 출력을 지원합니다.

클램프 터빈 유량계의 특징

측정 매체	무순도, 저점도, 비 강한 부식성 액체
실행 표준	터빈 흐름 센서 (JB/T9246-2016)
검증규정	터빈 유량계 (JJG1037-2008)
계측기 구경 및 연결 방법	클램프 연결 유형: DN4-DN200; 클램프 후프 연결 유형: DN4-DN100
정확도 클래스 및 대응 반복성	정확도 클래스 * 1	± 1% R	± 0.5% R	± 0.2% R (주문화 필요)
	반복성	≤ 0.33%	≤ 0.17%	≤ 0.07%
범위 비율	6:1, 10:1, 20:1
검증 조건	검증 장치	표준 미터 방법 액체 흐름 검증 장치; 정적 질량식 액체 유량 검증 장치
	환경 조건	주위 온도: 20℃; 상대 습도: 65%
작동 조건	매체 온도	표준형: -20℃~80℃; 고온형: -40℃~180℃
	주위 온도	-20℃~60℃
	상대 습도	5%~90%
	대기압	86kPa~106kPa
출력 기능	신호 출력	펄스 신호, 4~20mA 신호
	통신 출력	RS485 통신, HART 프로토콜
작동 전원	외부 전원 공급	+24VDC, 4~20mA 출력, 펄스 출력, RS485 등에 적합
	내장 전원	CM0, CM4 (3.6V 19Ah 리튬 배터리 1세트)
신호선 인터페이스	N형	Hirschmann 커넥터 DIN43650 또는 항공 플러그 CX165P
	전 시리즈	금속 방수 버클 내부 나사산 M20×1.5
방폭 등급	ExdIIC T6 Gb
보호 등급	IP65 이상(주문 제작 가능)

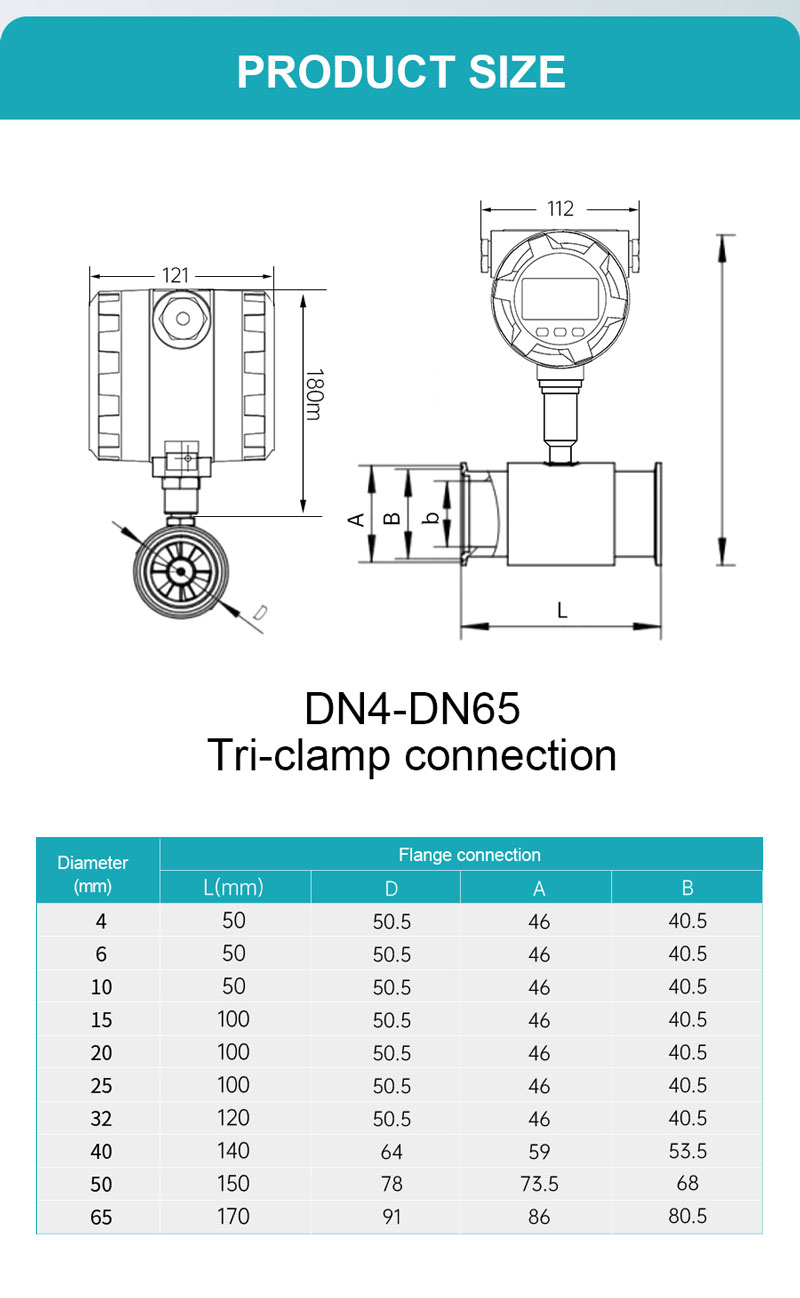

클램프 터빈 유량계의 다이어그램

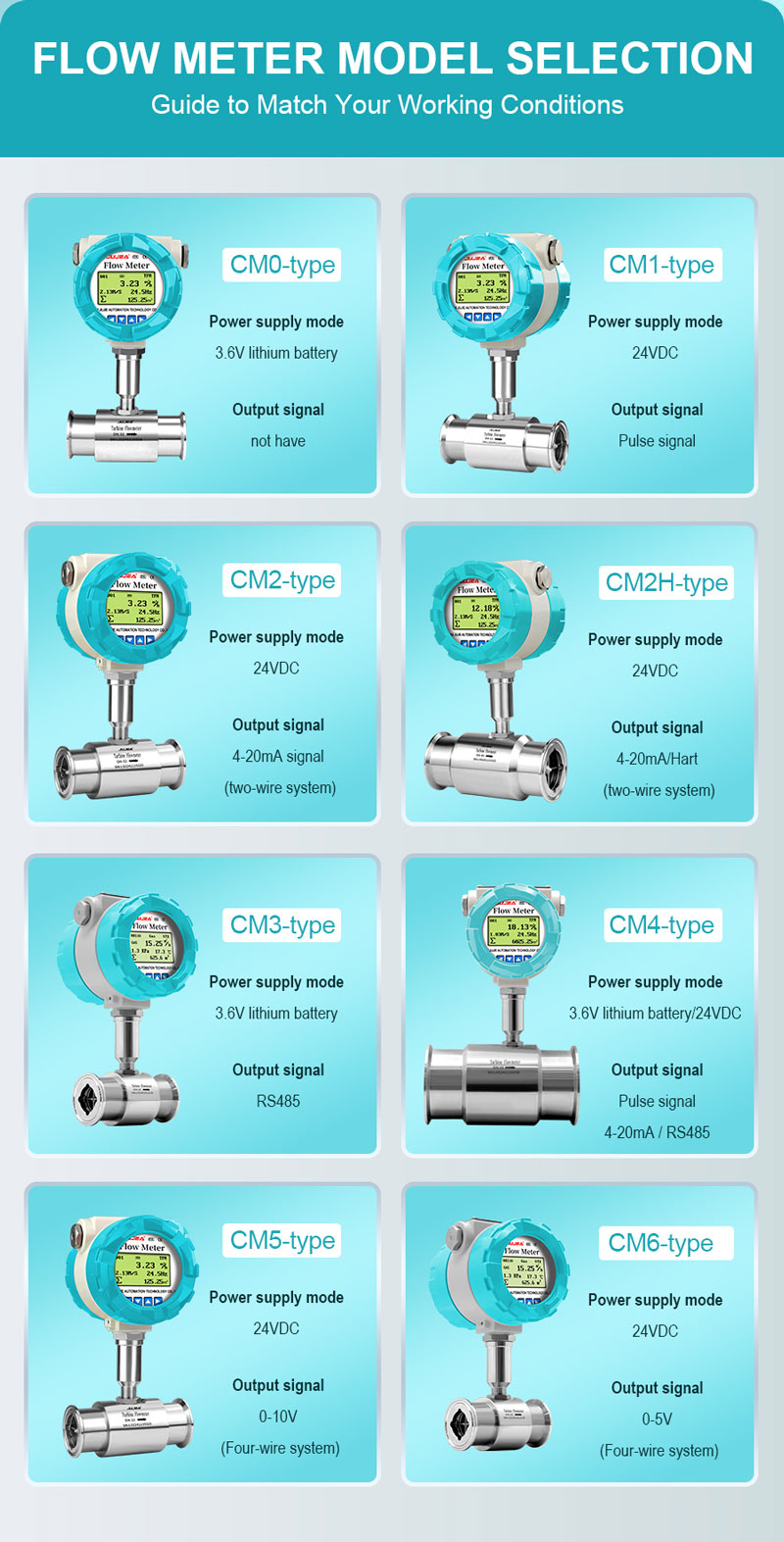

Clamp Turbine Flow Meter for Control and Instrumentation
