고점도 액체를위한 유량계: 올바른 기술을 선택하는 방법

고점도 액체를 측정하려면 파이프 크기에 미터를 일치시키는 것 이상이 필요합니다. 오일, 수지, 접착제, 코팅, 시럽 및 중합체는 더 큰 유동 저항을 생성하고 온도에 따라 변할 수 있다. 공정 엔지니어, 장비 제조업체, 시스템 통합 업체, 유통 업체 및 산업 구매자의 경우 점도, 유량 범위, 압력, 온도에 따라 고점도 액체에 적합한 유량계를 선택해야합니다. 허용 압력 손실, 고체 함량, 청소 방법 및 질량 또는 부피 흐름이 필요한지 여부

타원형 기어와 코리올리 유량계는 일반적으로 강한 출발점입니다. 터빈 유량계는 깨끗하고 낮은 점도의 액체와 함께 작동 할 수 있지만 점도가 증가함에 따라 측정 성능에 영향을 줄 수 있습니다. JUJEA의 공개 된 제품 정보는 마찬가지로 고점도 매체를위한 타원형 기어 미터와 주로 저점도 액체를위한 터빈 미터를 배치합니다.

왜 점도가 흐름 측정에서 중요한가

점도는 액체의 유동 저항성을 나타낸다. 점도가 상승함에 따라 일반적으로 파이프 및 측정 장비를 통해 제품을 이동하려면 더 많은 압력이 필요합니다. 많은 오일, 수지, 시럽 및 코팅은 가열되면 얇아지고 냉각되면 두껍게됩니다.

미터는 실제 작동 범위에 걸쳐 평가되어야 한다. 구매자는 단일 공칭 값에 의존하지 않고 최소, 정상 및 최대 공정 온도에서 점도를 제공해야합니다.

고점도 적용은 또한 침전물, 결정화, 혼입된 공기, 연마 입자 또는 빈번한 세정을 포함할 수 있다. 미터 재료, 씰, 내부 통로 및 움직이는 구성 요소는 제품과 호환되어야합니다. 압력 손실은 매우 점성이 높은 유체를 측정 할 때 포지티브 변위 및 코리올리 미터가 저항을 증가시킬 수 있기 때문에 특히 중요합니다.

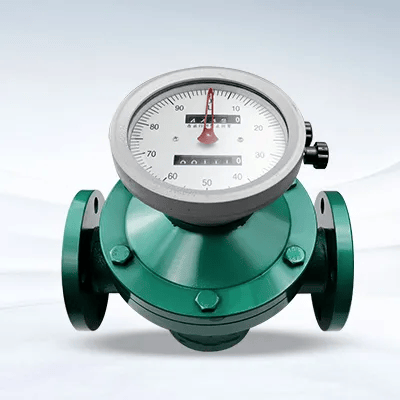

점성 액체 용 타원형 기어 유량계

타원형 기어 유량계는 양의 변위 측정기입니다. 두 개의 기어가 측정 챔버 내부에서 회전하여 고정 된 양의 액체를 반복적으로 포획하고 전달합니다. 이 직접 체적 원리는 깨끗하고 점성이있는 액체 및 낮은 유속에 적합합니다.

일반적인 응용 프로그램은 다음과 같습니다.

• 윤활유

• 연료유

• 유압 오일

• 아스팔트

• 수지

• 시럽

• 잉크

타원형 기어 미터는 종종 배치, 이송, 투약 및 총계를 위해 선택됩니다. 그들의 주요 이점으로는 좋은 저유동 감도, 직접 부피 측정, 반복 가능한 배치 및 긴 상류 또는 하류 직선 파이프 실행에 대한 제한된 의존성이 있습니다.

주요 제한은 움직이는 기어의 존재입니다. 단단한 입자는 마모 또는 재밍을 유발할 수 있지만 침전물을 결정화하거나 남겨 두는 제품은 청소 요구 사항을 증가시킬 수 있습니다. 매우 두꺼운 액체가 측정 챔버를 통과하기 위해 더 많은 펌프 압력을 요구할 수 있기 때문에 압력 손실도 점검해야합니다.

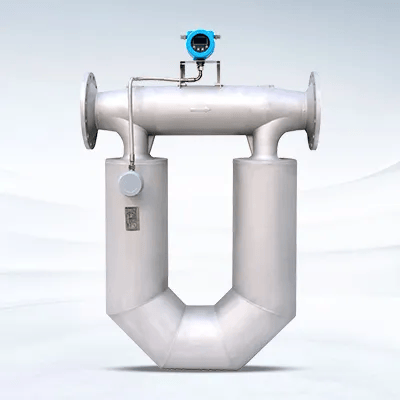

고점도 적용을위한 코리올리 유량계

코리올리 유량계는 변화를 감지하여 질량 유량을 직접 측정합니다. 하나 이상의 측정 튜브의 진동. 많은 모델은 밀도, 온도 및 계산 된 부피 흐름을 제공 할 수 있지만 선택한 디자인은 점도 관련 측정을 제공 할 수 있습니다.

코리올리 기술은 프로세스가 필요할 때 종종 선호됩니다.

• 직접 질량 흐름 측정

• 높은 측정 정확도

• 밀도 또는 온도 정보

• 레시피 및 품질 관리

• 배치 또는 투약

• 제품 변경 모니터링

그것은 오일로 간주 될 수 있습니다, 화학 물질, 시럽, 초콜릿, 코팅 및 기타 점성 액체. Hauser는 일반적인 Coriolis 응용 프로그램 중 연료, 원유, 식물성 오일, 라텍스 및 기타 두꺼운 제품을 나열합니다.

타원형 기어 미터와 달리 코리올리 미터에는 회전 측정 부품이 없습니다. 그러나 점성이 높은 액체는 상당한 압력 손실을 초래할 수 있으므로 미터 크기, 튜브 형상, 작동 온도 및 사용 가능한 펌프 압력을 검토해야합니다. 압력 손실을 줄이는 것이 특히 중요한 경우 직선 튜브 코리올리 디자인이 고려 될 수 있습니다.

기포가 또 다른 중요한 요소입니다. 흡인 가스는 측정 튜브 진동을 방해하고 측정 안정성을 감소시킬 수 있습니다. 따라서 펌프 위치, 파이프 방향, 제품 탈기 및 전체 파이프 조건은 설치 중에 고려해야합니다.

터빈 유량계는 높은 점도에 적합합니까?

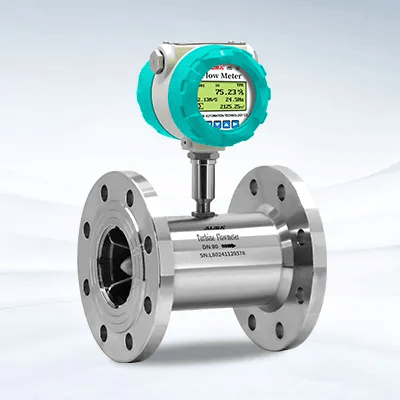

터빈 유량계는 흐르는 액체를 사용하여 내부 로터를 회전시킨다. 로터 속도는 유체 속도와 관련이 있으므로 계기가 흐름을 계산할 수 있습니다.

터빈 미터는 물, 경유 및 용제와 같은 깨끗한 저점도 액체에 일반적으로 사용됩니다. 점도가 증가함에 따라, 로터 상의 드래그도 증가하고, 이는 사용 가능한 흐름 범위 및 측정 성능을 감소시킬 수 있다. JUJEA의 액체 흐름 제품 정보는 주로 저점도 유체를 위해 터빈 유량계를 위치시킵니다.

다음과 같은 경우 터빈 미터가 여전히 고려 될 수 있습니다.

• 액체가 깨끗합니다

• 점도는 비교적 낮고 안정적입니다

• 충분한 유속을 사용할 수 있습니다

• 미터 실제 유체의 크기는

• 공정 조건이 안정적으로 유지됩니다

중유의 경우, 두꺼운 수지, 접착제 또는 아스팔트, 타원형 기어 또는 코리올리 미터는 일반적으로 더 실용적인 출발점입니다.

타원형 기어 vs 코리올리 유량계

타원형 기어 미터는 깨끗한 비용 효율적인 체적 측정에 종종 매력적입니다. 오일 전달, 윤활 시스템을 포함한 점성 액체, 배치 및 투약.

코리올리 미터는 일반적으로 직접 질량 흐름, 밀도, 온도, 더 높은 정확도 또는 레시피 제어가 중요 할 때 더 강력한 옵션입니다. 최종 선택은 여전히 점도, 압력 손실, 흐름 범위 및 설치 조건을 기반으로해야합니다.

올바른 유량계를 선택하는 방법

유량계를 선택하기 전에 다음을 제공하십시오.

• 액체 이름과 조성

• 작동 온도에서의 점도

• 최소, 정상 및 최대 흐름

• 작동 압력 및 온도

• 파이프 크기 및 연결 유형

• 고체의 존재, 결정 또는 동반된 가스

• 필수 질량 흐름 또는 부피 흐름 출력

• 정확도, 배치 및 통신 요구 사항

• 청소 방법 및 허용 압력 손실

타원형 기어 유량계를 선택하십시오. 제품이 깨끗하고 점성일 때, 용적 측정은 허용가능하며, 낮은 흐름 성능은 중요하다.

직접 질량 측정, 밀도, 온도, 레시피 제어 또는 제품 특성 변경이 중요 할 때 코리올리 유량계를 선택하십시오. 프로젝트는 비용 및 압력 강하 요구 사항을 수용 할 수 있습니다.

JUJEA의 액체 흐름 범위에는 타원형 기어와 코리올리 유량계가 포함되며 터빈 미터는 주로 저점도 액체 용으로 배치됩니다. 제품 특성, 점도, 온도, 흐름 범위, 압력 및 설치 조건을 공유하여 가장 적합한 측정 원리를 평가할 수 있습니다.

고점도 유량 측정에 대해 자주 묻는 질문

고점도 액체에 가장 적합한 유량계는 무엇입니까?

타원형 기어와 코리올리 미터는 일반적인 출발점입니다. 타원형 기어 미터는 깨끗하고 점성이있는 액체 및 부피 측정을 세트 반면 코리올리 미터는 직접 질량 유량과 다 변수 측정을 세트.

타원형 기어 유량계가 수지 또는 중유를 측정 할 수 있습니까?

액체가 미터 재료와 양립 할 때 적합 할 수 있습니다. 손상 입자가 없으며 허용 압력 손실 내에 남아 있습니다.

코리올리 미터가 점도를 바꿀 수 있습니까?

예. 코리올리 측정은 로터 속도를 기반으로하지 않지만 압력 손실, 흐름 범위, 온도 및 제품 거동은 여전히 점검해야합니다.

왜 터빈 미터가 높은 점도에 덜 적합합니까?

높은 점도는 로터의 항력을 증가시키고 미터의 사용 가능한 흐름 범위 및 측정 성능을 감소시킬 수 있다.

가열은 점성-액체 측정을 개선합니까?

가열은 종종 점도와 압력 손실을 감소시키고, 그러나 미터, 씰 및 프로세스 연결은 작동 온도에 적합해야합니다.
