초음파와 전자기 유량계를 선택하는 것은 단순히 어떤 기술이 더 발전했는지에 대한 질문이 아닙니다. 올바른 선택은 액체, 파이프, 설치 조건, 측정 목표 및 유지 보수 전략에 따라 다릅니다. 공정 엔지니어, 물 및 폐수 운영자, OEM, 시스템 통합 업체, 유통 업체 및 산업 구매자의 경우 비교는 기기 이름이 아닌 응용 프로그램으로 시작해야합니다.
초음파 유량계는 음파를 사용하여 유속을 결정합니다. 전자기 유량계는 유동 튜브를 가로 질러 자기장을 적용하고 액체가 이동할 때 생성 된 전압을 감지하여 전도성 액체를 측정합니다.

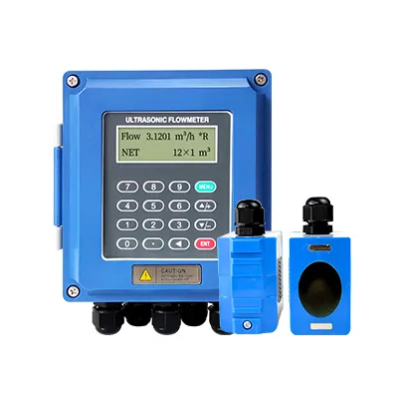

이동 시간 초음파 유량계는 유체를 통해 음향 신호를 보내고 움직이는 신호의 이동 시간을 비교합니다. 흐름과 함께 그리고 반대. 클램프 온 센서는 파이프 외부에 장착되어있어 라인을 자르거나 액체와 접촉하지 않고 측정 할 수 있습니다. 인라인 초음파 미터도 사용할 수 있습니다.

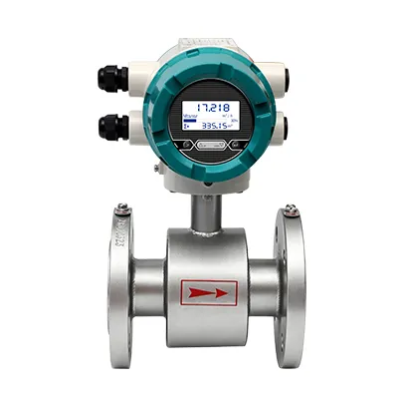

종종 마그미터라고 불리는 전자기 유량계는 패러데이의 전자기 유도 법칙을 사용합니다. 전도성 액체가 센서 내부의 자기장을 통과함에 따라 전극은 유체 속도와 관련된 전압을 감지합니다. 방해받지 않은 측정 튜브는 일반적으로 추가 압력 손실이 거의 발생하지 않으며 움직이는 측정 부품이 없습니다.
첫 번째 선택 질문은 액체가 전기 전도성인지 여부입니다. 전자기 유량계는 물, 폐수, 산, 알칼리 및 많은 슬러리와 같은 전도성 액체를 위해 설계되었습니다. 이들은 일반적으로 모델의 지정된 최소 전도도 이하의 가스, 증기, 탄화수소 및 액체에 적합하지 않습니다.
초음파 기술은 전기 전도도에 의해 제한되지 않습니다. 유체와 파이프가 신호를 효과적으로 전달할 때 전도성 또는 비전도성 액체를 고려할 수 있습니다. 대중 교통 시간 측정은 일반적으로 액체가 합리적으로 깨끗할 때 가장 잘 수행됩니다. 과도한 거품, 부유 고체, 무거운 파이프 스케일링, 열악한 라이너 상태 또는 잘못된 파이프 데이터는 신호 품질을 저하시킬 수 있습니다.
설치는 또 다른 큰 차이입니다. 클램프 온 초음파 미터는 기존 파이프 외부에 장착 할 수있어 개조 프로젝트, 임시 테스트, 에너지 감사, 대형 파이프 라인, 또는 프로세스를 종료하는 위치가 어려울 수 있습니다. 전자기 미터는 일반적으로 인라인으로 설치되며 계획된 파이프 작업이 필요합니다.
두 기술 모두 여전히 올바른 설치가 필요합니다. 초음파 성능은 파이프 직경, 벽 두께, 재료, 라이닝, 센서 간격 및 커플 링에 따라 다릅니다. 전자기 미터에는 전체 파이프, 적절한 접지, 호환 가능한 라이너 및 전극 재료 및 제조업체의 권장 사항에 따라 설치가 필요합니다.
| 선택 인자 | 초음파 흐름 미터 | 전자기 유량계 |
|---|---|---|
| 측정 원리 | 초음파 신호 사용 | 전자기 유도 사용 |
| 액체 전도도 | 주요 제한 | 액체는 반드시 전도성 요구 사항 충족 |
| 설치 | 클램프 온 모델은 파이프 절단 | 일반적으로 인라인 |
| 액체와의 접촉 | 클램프 온 모델의 경우 없음 | 라이너와 전극 접촉 액체 |
| 깨끗한 물 | 강력한 개조 및 대형 파이프 옵션 | 강력한 영구 측정 옵션 |
| 폐수 또는 슬러리 | 적용 종속 | 전도성 폐수 및 슬러리에 공통 |
| 압력 손실 | 클램프 온 센서에서 없음 | 일반적으로 무시할 수있는 |
| 임시 테스트 | 휴대용 작업에 적합 | 일반적으로 영구 서비스를 위해 선택 |
이 표는 신청의 대체품이 아닌 출발점입니다. 검토. 다른 초음파 방법 및 미터 설계는 작동 제한이 다르지만 최소 전도도 요구 사항은 전자기 유량계 모델에 따라 다를 수 있습니다.
파이프 라인을 열 수 없을 때 초음파 유량계는 종종 실용적입니다. 프로세스는 온라인으로 유지해야하며 구매자는 휴대용 측정이 필요합니다. 클램프 온 시스템은 액체와의 직접 접촉이 바람직하지 않은 경우에도 유용 할 수 있습니다. 제공된 파이프와 유체는 초음파 전송에 적합합니다.
일반적인 상황은 다음과 같습니다.
파이프를 절단하지 않고 기존 수로를 개조
휴대용 측정기 1 개로 여러 위치를 조사
펌프 또는 유통-네트워크 성능 확인
외부 설치가 선호되는 대형 파이프 측정
임시 검증 또는 문제 해결 수행
주요 위험은 클램프 온 설치가 신뢰성을 보장한다고 가정합니다. 모든 파이프라인에 있는 측정. 선택 전에 파이프 상태, 유체 조성, 기포, 고체 및 센서 배치를 검토해야합니다.
물 처리, 폐수, 화학 가공에서 전도성 액체의 영구 측정에 전자기 유량계가 선호되는 경우가 많습니다. 슬러리 취급, 투약 및 산업 유틸리티 시스템.
액체가 부유 고형물을 포함하거나 부품이 회전하지 않고 방해받지 않은 측정 튜브를 필요로 할 때 특히 유용합니다. 라이너 및 전극 재료는 공정의 화학적 및 온도 조건에 따라 선택해야합니다.
일반적인 상황은 다음과 같습니다.
연속 유입 또는 유출 모니터링
전도성 화학 흐름 측정
폐수 및 슬러지 파이프 라인
전도성 액체 충전 또는 배치
영구 통합 공정 제어 시스템
선택 전에 전도도를 확인해야합니다. 파이프는 가득 차 있어야하며 설치는 심한 공기 유입, 빈 파이프 상태 및 부적절한 접지를 피해야합니다.
신뢰할 수있는 선택 프로세스를 검토해야합니다.
액체 이름, 전도성, 고체, 거품, 점도 및 부식성
파이프 크기, 재료, 벽 두께, 라이닝 및 현재 상태
최소, 정상, 및 최대 유량
공정 압력 및 온도
필수 정확도와 반복성
사용 가능한 설치 공간 및 파이프 액세스
라인을 중지하고 수정할 수 있는지 여부
출력, 통신, 힘, 및 제어 요구 사항
측정이 일시적인지 영구적인지 여부
유체 유형, 공정 조건, 정확도 요구 사항, 파이프 크기 및 설치 제한은 흐름 측정 기술을 선택할 때 사용되는 주요 요소 중 하나입니다.
인터럽트될 수 없는 기존 파이프의 깨끗한 물의 경우, 클램프온 초음파 측정이 더 강한 출발점이 될 수 있다. 전도성 폐수 또는 슬러리의 영구 모니터링을 위해 전자기 유량계는보다 직접적인 솔루션을 제공 할 수 있습니다.
JUJEA는 액체 및 가스 응용 분야에 걸친 산업 흐름 측정 프로젝트를 지원합니다. 실제 프로세스에서 적절한 기술을 평가할 수 있도록 매체, 파이프 데이터, 흐름 범위, 작동 조건 및 설치 제약 조건을 공유하십시오.
초음파 유량계는 음향 신호를 사용하여 유체 속도를 결정합니다. 전자기 유량계는 전자기 유도를 이용하므로, 선택된 미터의 전도도 요건을 충족시키기 위해 측정된 액체를 필요로 한다.
적합 할 수 있지만 결과는 측정 방법, 유체 상태, 부유 고체, 기포, 파이프 재료, 파이프 라이닝 및 신호 품질에 따라 다릅니다. 초음파 측정기를 선택하기 전에 전체 응용 프로그램을 검토해야합니다.
예. 전자기 유량계는 액체가 미터의 최소 전도성 요구 사항을 충족하고 측정 파이프가 작동 중에 가득 차있을 때 깨끗한 물을 측정 할 수 있습니다.
클램프온 초음파 유량계는 일반적으로 센서가 파이프 라인을 절단하지 않고 파이프 외부에 설치되기 때문에 개조하기가 더 쉽습니다. 전자기 유량계는 일반적으로 인라인으로 설치되며 파이프 수정 또는 계획된 설치가 필요합니다.
전자기 유량계는 일반적으로 전도성 폐수, 슬러지 및 슬러리에 대해 고려됩니다. 측정 튜브에는 움직이는 측정 부품이 없으며 부유 된 고형물이 포함 된 액체를 수용 할 수 있기 때문입니다. 최종 적합성은 여전히 선택된 라이너, 전극 재료, 전도도, 온도 및 공정 조건에 의존한다.
알려진 경우 액체 이름, 전도도, 파이프 직경, 파이프 재료, 벽 두께, 라이닝, 흐름 범위, 압력, 온도, 고체 또는 거품을 제공하십시오. 필요한 정확도, 출력 신호, 설치 사진 및 파이프 라인을 중지하거나 수정할 수 있는지 여부.
에머슨: 클램프 온 초음파 유량계
비 침입 클램프 온 초음파 측정, 운송 시간 작동, 개조 설치 및 산업 응용 분야에 대한 공식 소개.
도우미 Hauser: 전자기 유량계
전자기 측정 원리, 전도성-액체 응용 프로그램의 공식 개요, 풀 보어 설계 및 부유 고체를 함유 한 액체의 측정.
U.S. EPA: 작업 계량 및 Submetering의 WaterSense
전자기 및 초음파 유량계를 포함한 물 계량 기술을 다루는 정부 참조.
