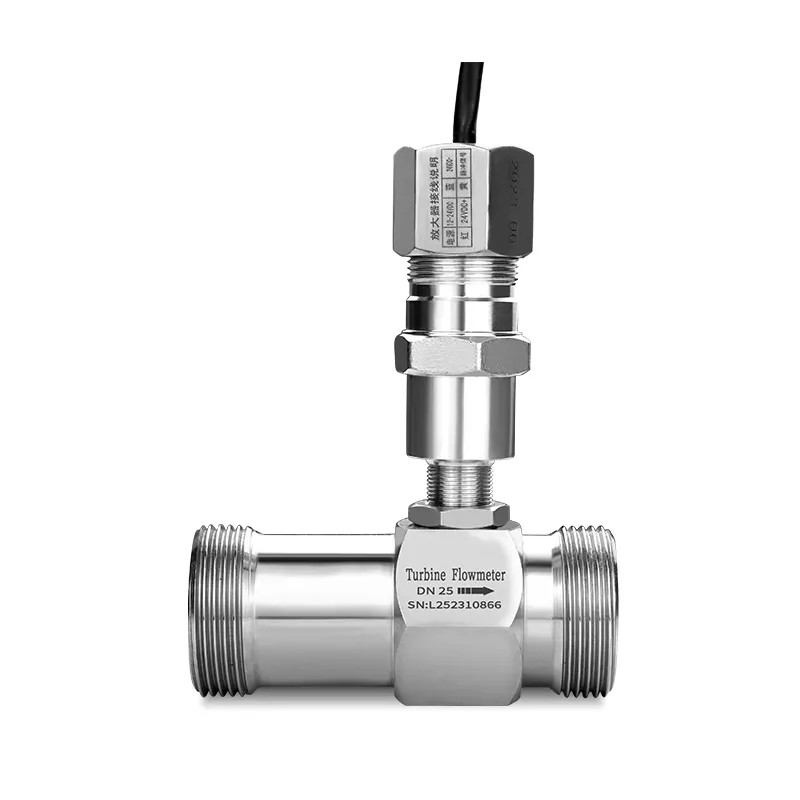

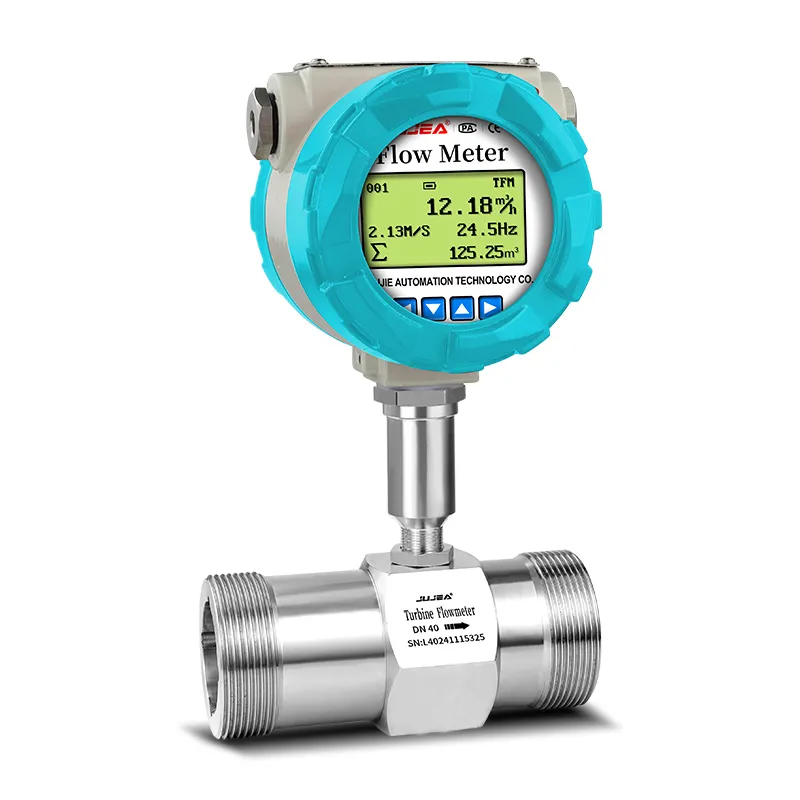

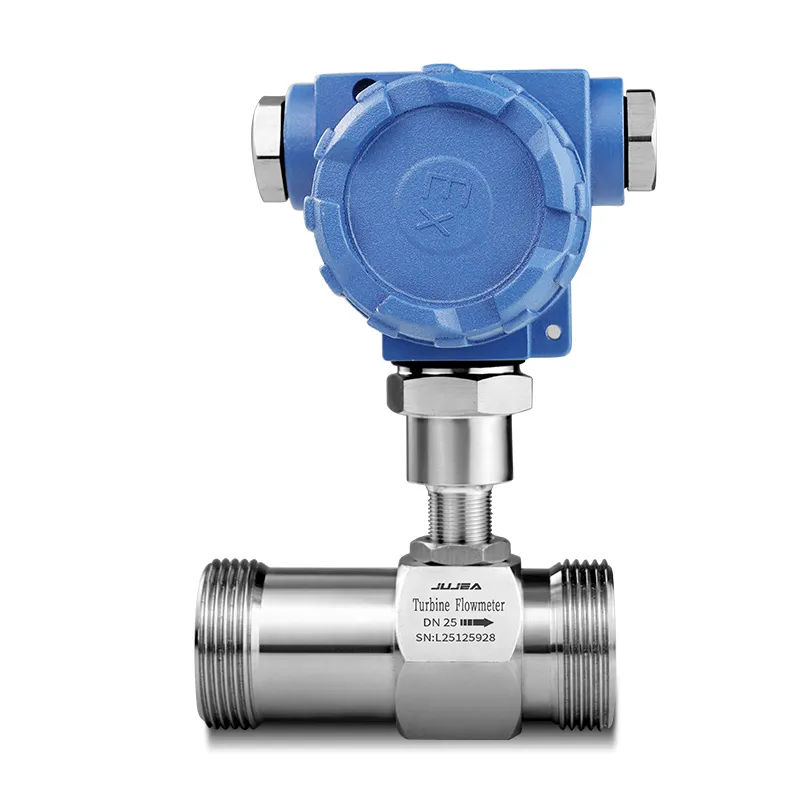

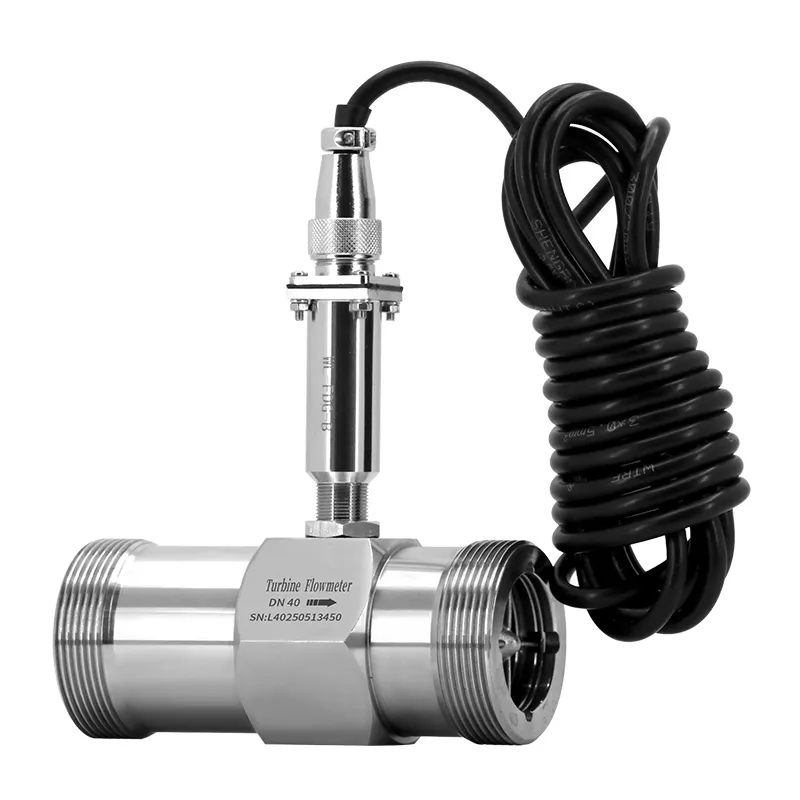

DN4 ~ DN50 좁은 파이프라인 설치에 적합한 소형 소형 나사 구조의 특징.
깨끗하고 낮은 점도의 액체 매체에 대한 높은 정확도와 좋은 반복성.
좋은 온화한 스테인리스 젖은 부품 내식성.
복잡한 플랜지 용접없이 편리한 스레드 장착.
다중 신호 출력: 펄스, 4-20mA 및 RS485 옵션.
작은 압력 손실, 정비를 위한 가볍고 쉬운 분해.
작은 화학 연료를 위한 선택적인 폭발 방지 설계 파이프라인.
| 측정 매체 | 무순도, 저점도, 비 강한 부식성 액체 | |||
| 실행 표준 | 터빈 흐름 센서 (JB/T9246-2016) | |||
| 검증규정 | 터빈 유량계 (JJG1037-2008) | |||

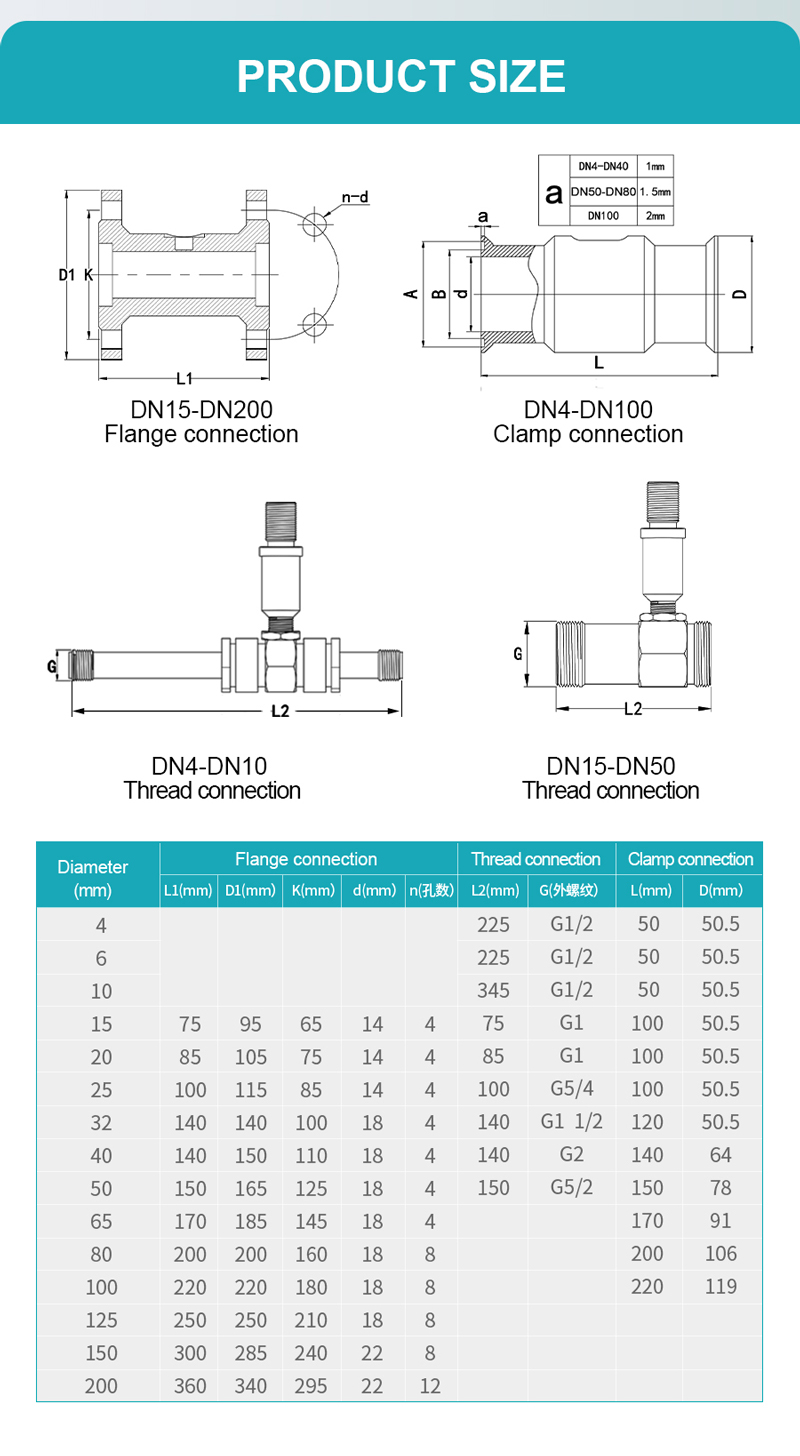

| 계기 구경 및 연결 방법 | 스레드 연결 유형: DN4-DN50 | |||
| 스레드 사양 | 기존 사양 | 영국 파이프 스레드 (외부 스레드) | ||
| 기타 사양 | 내부 스레드, 구형 스레드, NPT 스레드, 등 | |||
| 정확도 클래스 및 대응 반복성 | 정확도 클래스 * 1 | ± 1% R | ± 0.5% R | ± 0.2% R (주문화 필요) |
| 반복성 | ≤ 0.33% | ≤ 0.17% | ≤ 0.07% | |
| 범위 비율 | 6:1, 10:1, 20:1 | |||
| 검증 조건 | 검증 장치 | 표준 미터 방법 액체 흐름 검증 장치; 정적 질량 방법 액체 흐름 검증 장치 | ||
| 환경 조건 | 주변 온도: 20 ℃; 상대 습도: 65% | |||
| 작동 조건 | 중간 온도 | 표준: -20 ℃ ~ 80 ℃; T: -40 ℃ ~ 180 ℃ | ||
| 주변 온도 | -20 ℃ ~ 60 ℃ | |||
| 상대습도 | 5% ~ 90% | |||
| 대기압 | 86Kpa ~ 106Kpa | |||

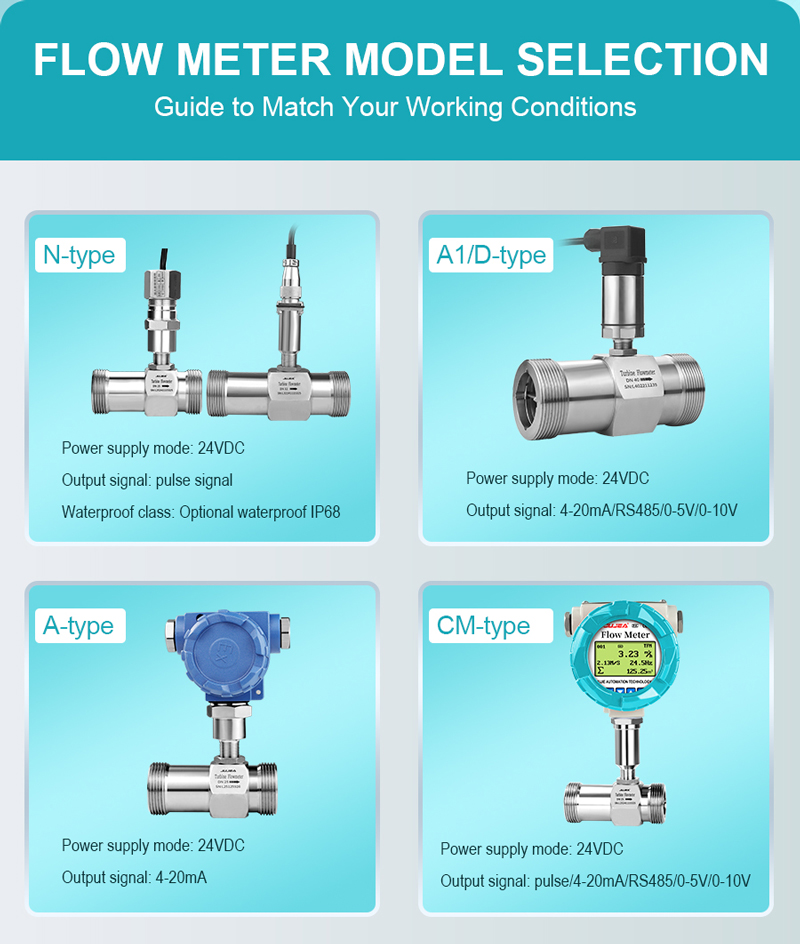

| 출력 기능 | 신호 출력 | 펄스 신호, 4-20mA 신호 | ||
| 통신 출력 | RS485 통신, HART 프로토콜 | |||
| 작동 전원 공급 장치 | 외부 전원 공급 장치 | + 24VDC, 4-20mA 출력에 적합, 펄스 출력, RS485 등 | ||
| 내부 전원 공급 장치 | CM0, CM4 (3.6V 19Ah 리튬 배터리 1 세트) | |||

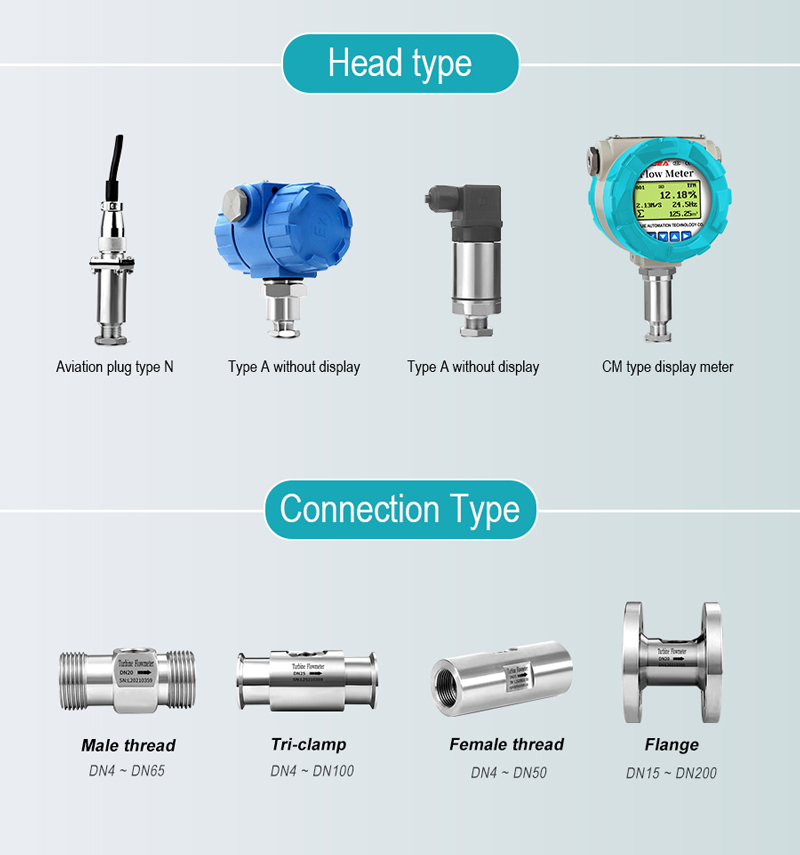

| 신호선 인터페이스 | N 유형 | Hirschmann 커넥터 DIN43650 또는 항공 플러그 CX165P | ||
| 풀시리즈 | 금속 방수 버클 내부 실 M20 × 1.5 | |||
| 방폭 등급 | ExdIIC T6 Gb | |||
| 보호 등급 | IP65 이상 (맞춤형) | |||
