깨끗한 저점도 유체에 대한 높은 측정 정확도와 우수한 반복성
소형 센서 바디, 여러 연결 유형: 실, 플랜지, 위생 클램프
스테인레스 스틸 로터, 유속 변화에 민감한 반응
작은 압력 손실, 파이프라인 매체에 최소 저항
표준 펄스 신호 출력, 흐름 총계 송신기와 일치
넓은 측정 범위 비율, 가변 흐름 조건 아래 안정
간단한 내부 구조, 청소 및 유지 보수를위한 쉬운 분해
화학 부식성 액체를위한 선택적 부식 방지 PTFE 젖은 부품
| 측정 매체 | 무순도, 저점도, 비 강한 부식성 액체 | |||
| 실행 표준 | 터빈 흐름 센서 (JB/T9246-2016) | |||
| 검증규정 | 터빈 유량계 (JJG1037-2008) | |||

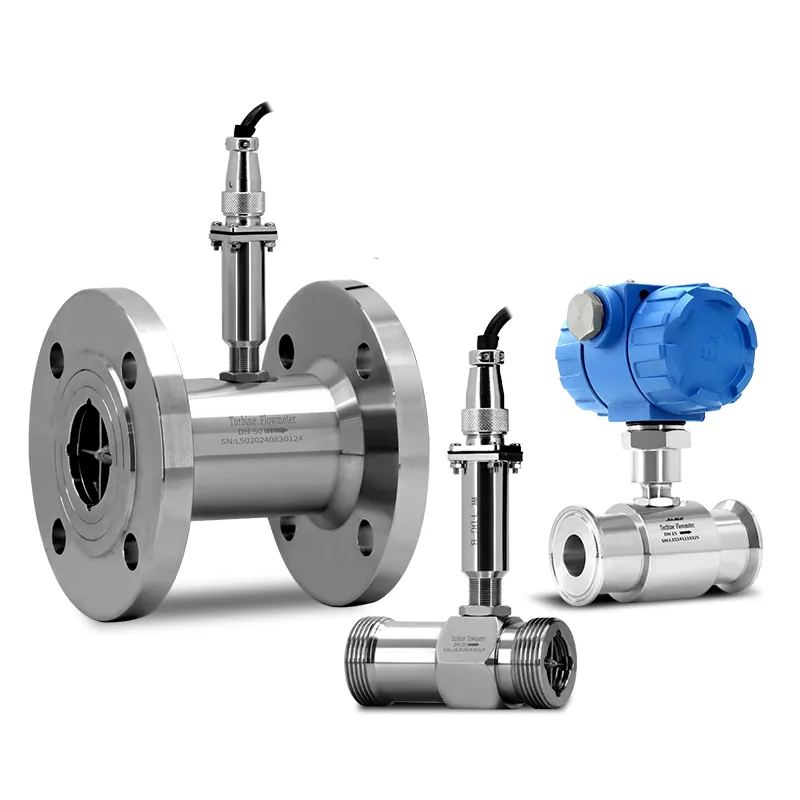

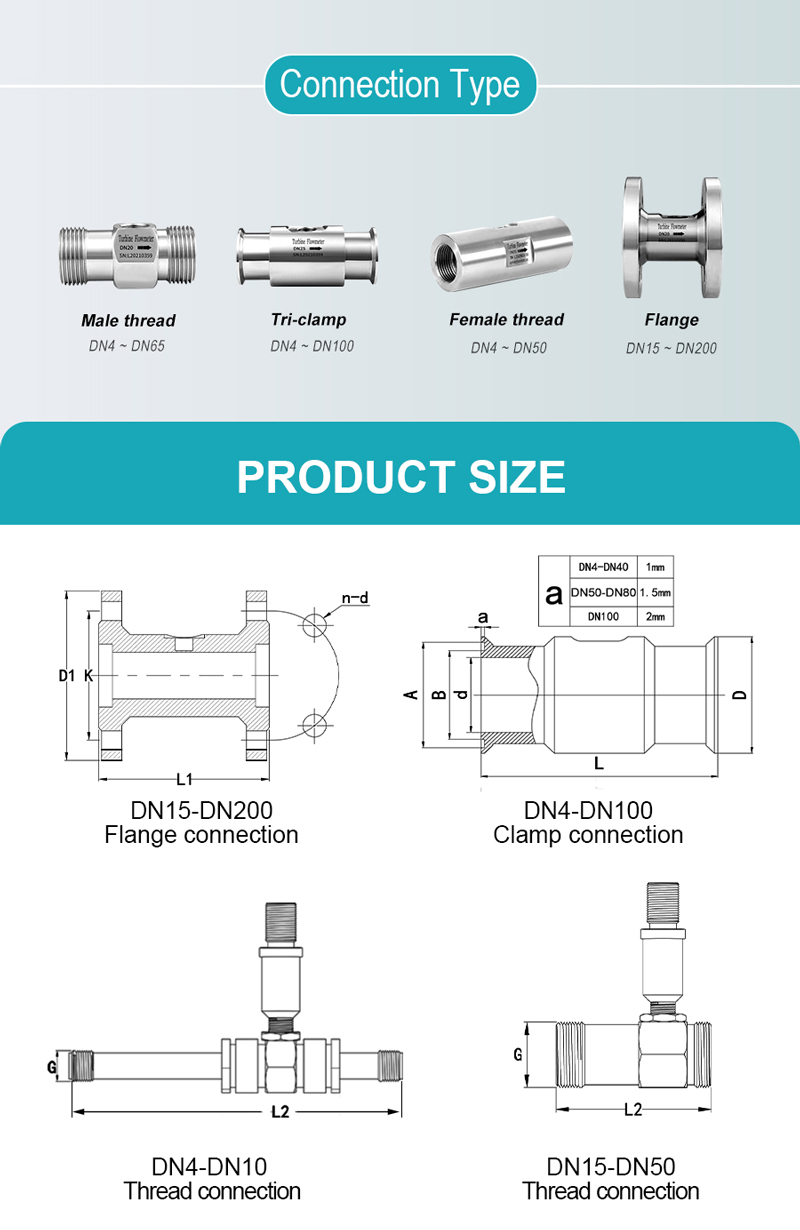

| 계측기 구경 및 연결 방법 | 플랜지 연결 유형: DN15-DN200; 실 연결 유형: DN4-DN50; 클램프 연결 유형: DN4-DN200; 클램프 후프 연결 유형: DN4-DN100 | |||
| 플랜지 표준 | 기존 표준 | HG/T 20592-2009 | ||
| 기타 표준 | 국제 파이프 플랜지 표준 | 독일 DIN, 미국 ANSI, 일본 JS | ||
| 국내 배관 플랜지 표준 | 예를 들어 화학공업부 표준, 기계공업부 표준 | |||
| 나사 규격 | 통상 규격 | 영국식 배관용 나사(외부 나사) | ||
| 기타 규격 | 내부 나사, 구면 나사, NPT 나사 등 | |||
| 정밀도 등급 및 해당 반복성 | 정밀도 등급*1 | ±1%R | ±0.5%R | ±0.2%R(주문 제작 필요) |
| 반복성 | ≤0.33% | ≤0.17% | ≤0.07% | |
| 측정범위비 | 6:1, 10:1, 20:1 | |||
| 검증 조건 | 검증 장치 | 표준 유량계법 액체 유량 검증 장치; 정적 질량 방식 액체 유량 검증 장치 | ||
| 환경 조건 | 주위 온도: 20℃; 상대 습도: 65% | |||
| 작동 조건 | 매체 온도 | 표준: -20℃~80℃; T: -40℃~180℃ | ||
| 주위 온도 | -20℃~60℃ | |||
| 상대 습도 | 5%~90% | |||
| 대기압 | 86kPa~106kPa | |||

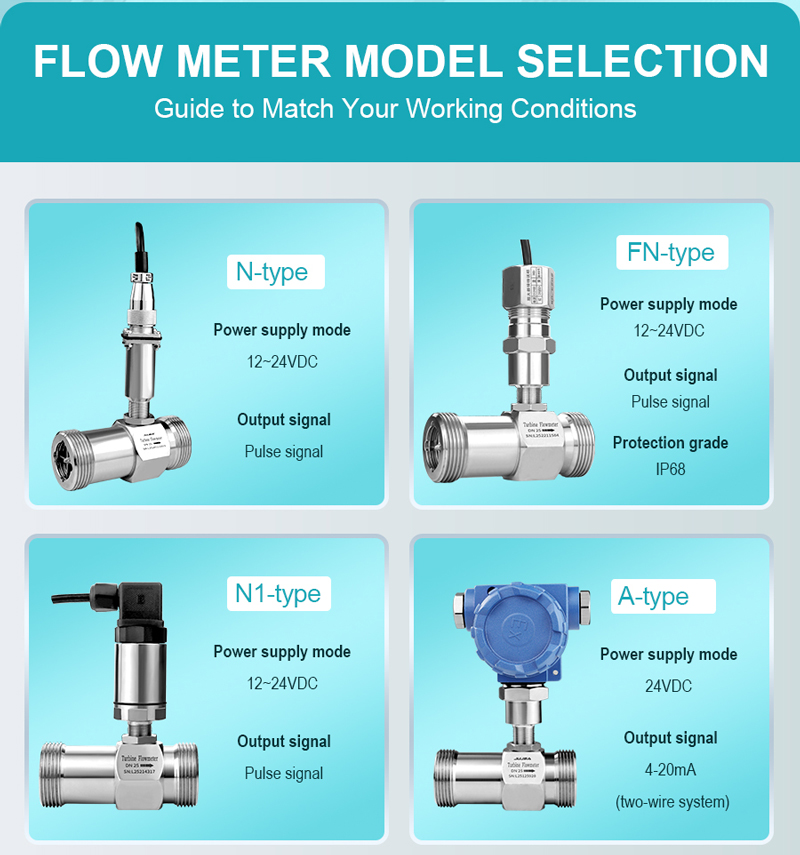

| 출력 기능 | 신호 출력 | 펄스 신호, 4~20mA 신호 | ||
| 통신 출력 | RS485 통신, HART 프로토콜 | |||
| 작동 전원 | 외부 전원 | +24VDC, 4~20mA 출력, 펄스 출력, RS485 등에 적합 | ||
| 내장 전원 | CM0, CM4 (3.6V 19Ah 리튬 배터리 1세트) | |||

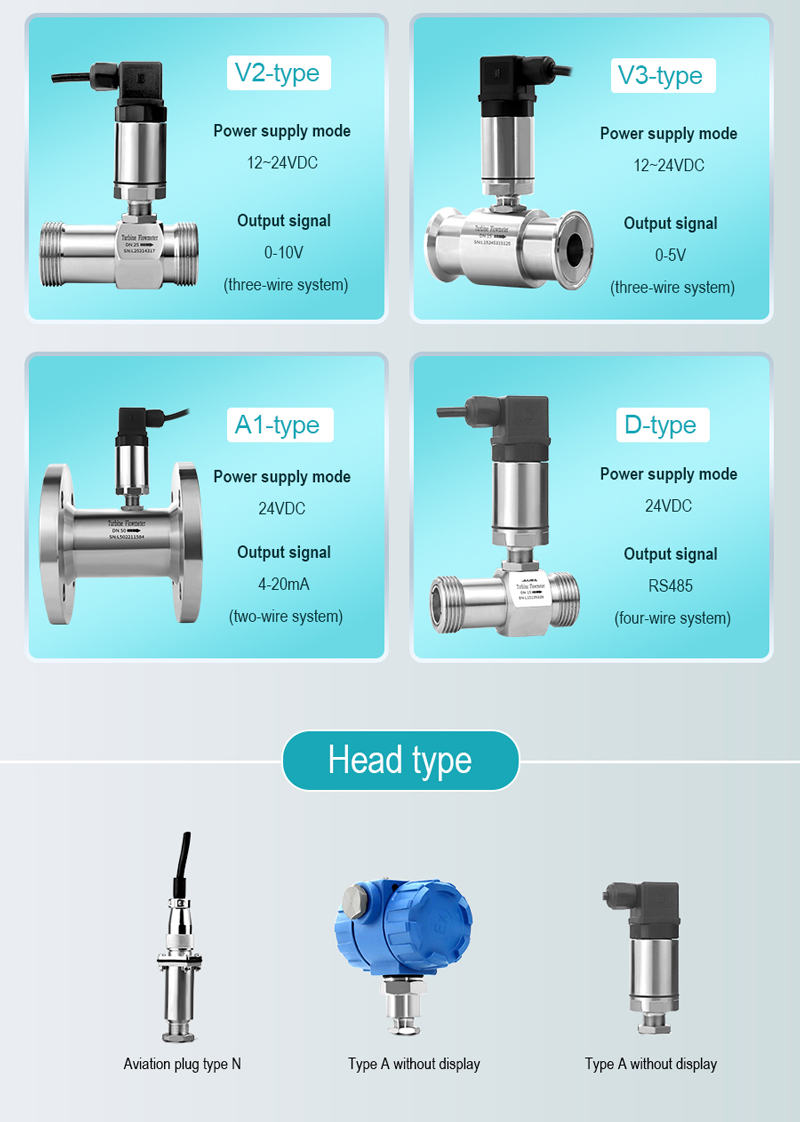

| 신호선 인터페이스 | N형 | Hirschmann 커넥터 DIN43650 또는 항공 플러그 CX165P | ||
| 전 시리즈 | 금속 방수 버클 내부 나사산 M20×1.5 | |||
| 방폭 등급 | ExdIIC T6 Gb | |||
| 보호 등급 | IP65 이상(주문 제작 가능) | |||
