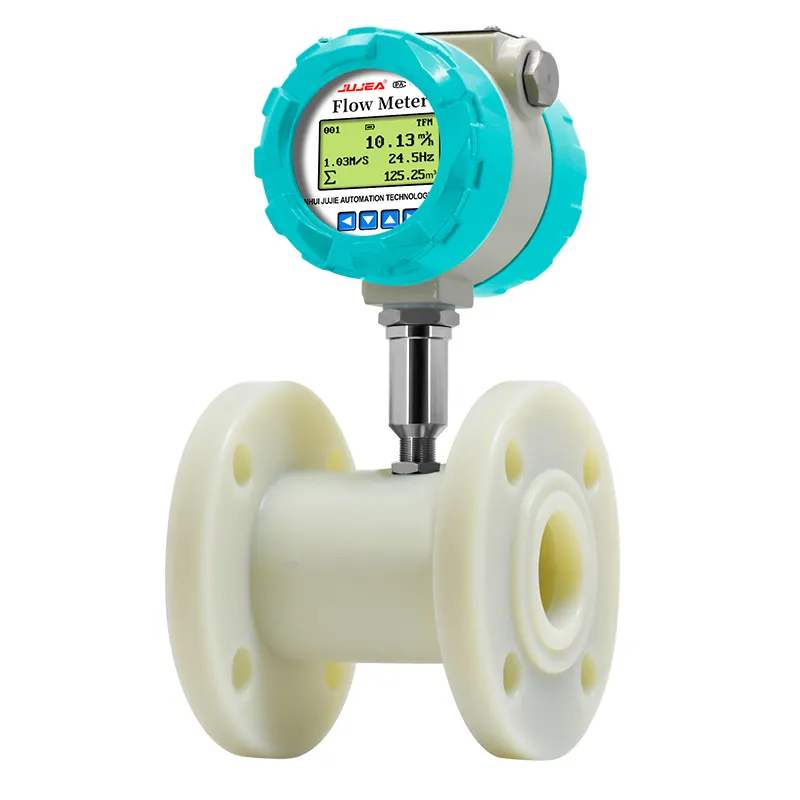

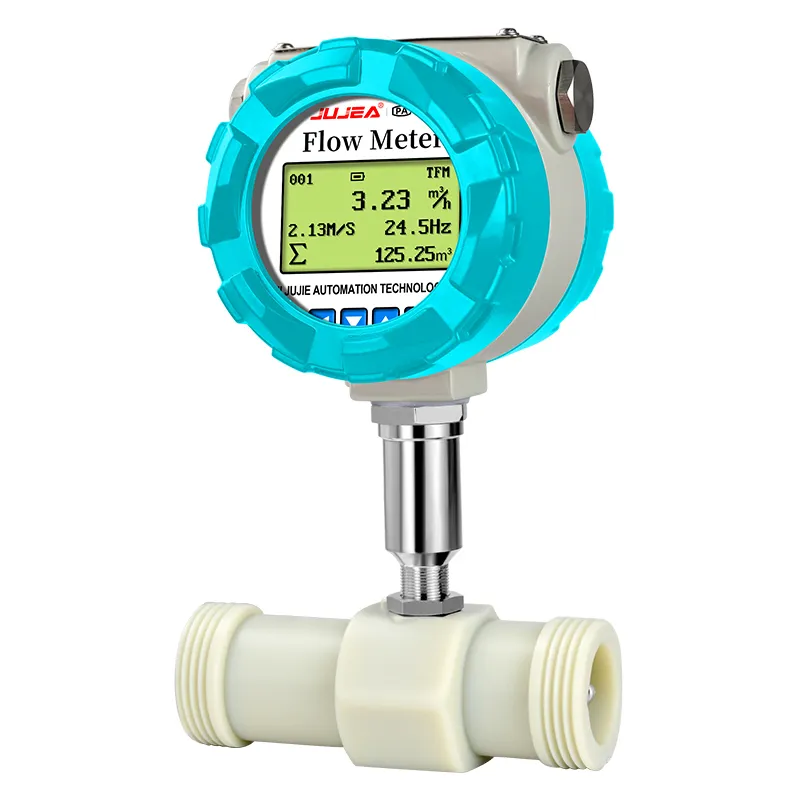

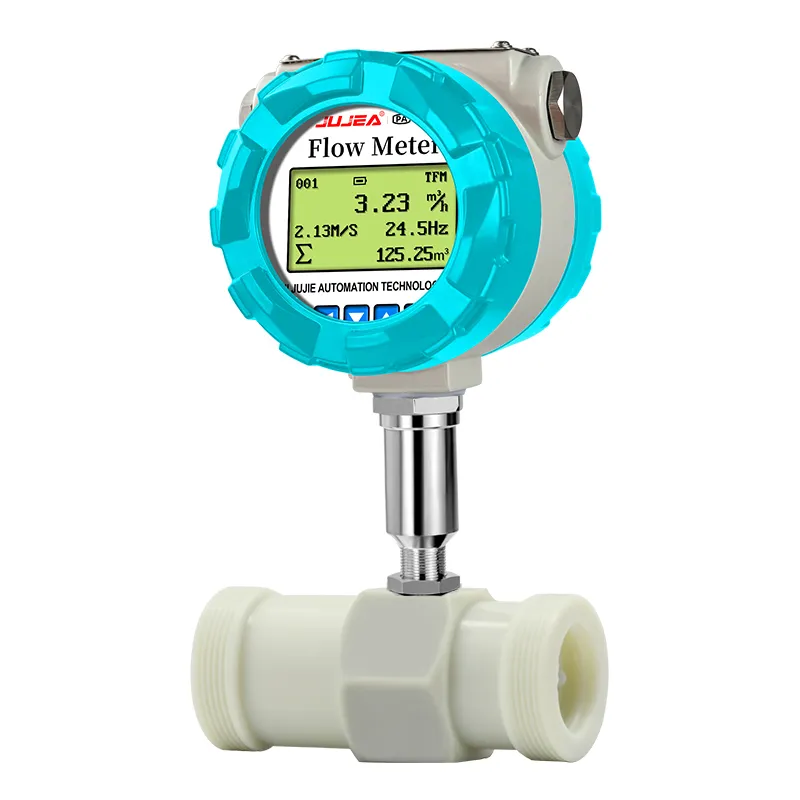

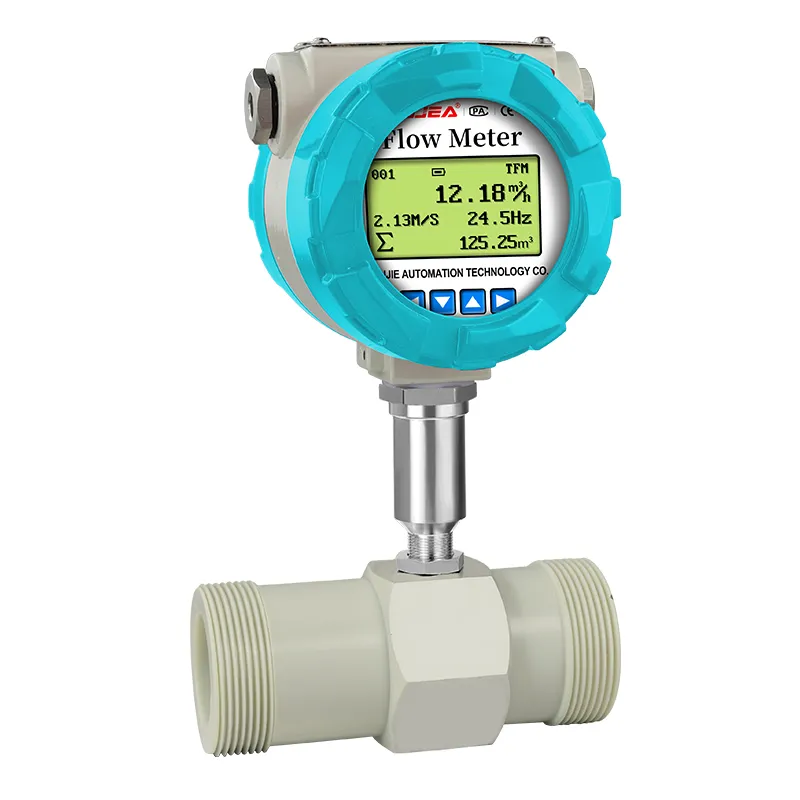

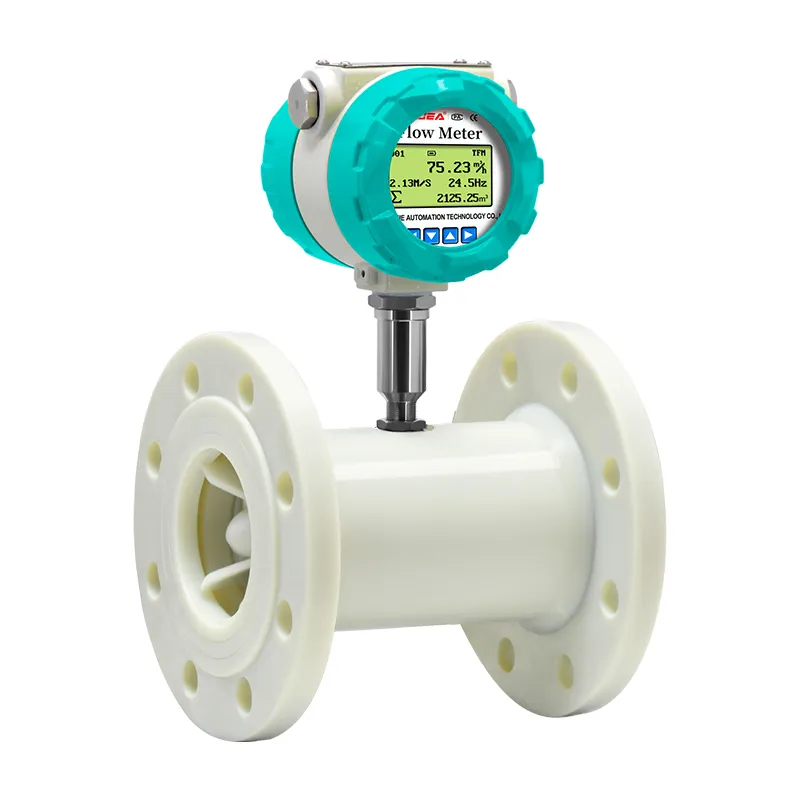

PTFE 터빈 유량계

강한 산 및 알칼리 부식성 액체 및 기타 부식성 저점도 액체에 완전히 저항하는 부식 방지 PTFE 파이프 몸체가있는 PTFE 터빈 유량계. 화학 파이프 라인의 펄스 4-20mA 및 RS485 출력으로 사용할 수있는 스레드/플랜지 옵션

PTFE 터빈 유량계의 특징

완전 PTFE 유동체, 강한 산에 대한 뛰어난 저항, 알칼리 및 부식성 액체
두 연결 스타일: 실 및 플랜지
부식 방지 PTFE 로터, 매체와 금속 접촉 없음, 방청 성능
폭발 방지 디지털 LCD 헤드, 유속 및 총 흐름의 실시간 표시
다중 신호 출력: 펄스, 4-20mA, 산업 통제를위한 하트 및 RS485 Modbus
경량 구조, 설치가 쉽고 유지 보수 비용이 적게 듭니다
매끄러운 내벽, 부착하기 쉽지 않은 매체, 편리한 파이프라인 청소

PTFE 터빈 유량계 사양

측정 매체	무순도, 저점도, 비 강한 부식성 액체
실행 표준	터빈 흐름 센서 (JB/T9246-2016)
검증규정	터빈 유량계 (JJG1037-2008)
계측기 구경 및 연결 방법	플랜지 연결 유형: DN15-DN200; 실 연결 유형: DN4-DN50; 클램프 연결 유형: DN4-DN200; 클램프 후프 연결 유형: DN4-DN100
플랜지 표준	기존 표준	HG/T 20592-2009
	기타 표준	국제 파이프 플랜지 표준	독일 DIN, 미국 ANSI, 일본 JS
		국내 파이프 플랜지 표준	화학 산업 표준, 기계부 표준
스레드 사양	기존 사양	영국 파이프 스레드 (외부 스레드)
	기타 사양	내부 스레드, 구형 스레드, NPT 스레드, 등
정확도 클래스 및 대응 반복성	정확도 클래스 * 1	± 1% R	± 0.5% R	± 0.2% R (주문화 필요)
	반복성	≤ 0.33%	≤ 0.17%	≤ 0.07%
범위 비율	6:1, 10:1, 20:1
검증 조건	검증 장치	표준 미터 방법 액체 흐름 검증 장치; 정적 질량 방법 액체 흐름 검증 장치
	환경 조건	주변 온도: 20 ℃; 상대 습도: 65%
작동 조건	중간 온도	표준: -20 ℃ ~ 80 ℃; T: -40 ℃ ~ 180 ℃
	주변 온도	-20 ℃ ~ 60 ℃
	상대습도	5% ~ 90%
	대기압	86Kpa ~ 106Kpa
출력 기능	신호 출력	펄스 신호, 4-20mA 신호
	통신 출력	RS485 통신, HART 프로토콜
작동 전원 공급 장치	외부 전원 공급 장치	+ 24VDC, 4-20mA 출력에 적합, 펄스 출력, RS485 등
	내부 전원 공급 장치	CM0, CM4 (3.6V 19Ah 리튬 배터리 1세트)
신호선 인터페이스	N형	Hirschmann 커넥터 DIN43650 또는 항공 플러그 CX165P
	전 시리즈	금속 방수 버클 내부 나사산 M20×1.5
방폭 등급	ExdIIC T6 Gb
보호 등급	IP65 이상(주문 제작 가능)

PTFE 터빈 유량계의 다이어그램

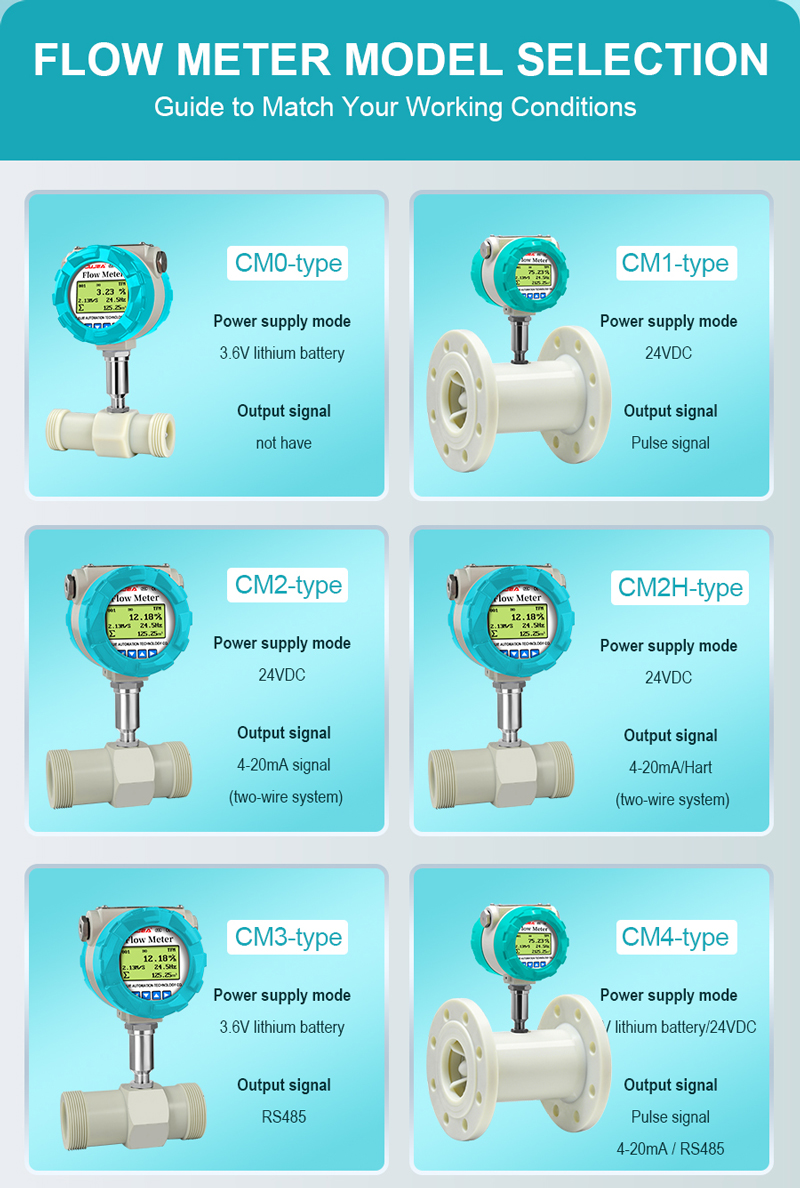

PTFE Turbine Flow Meter for Flow Meter Batch Controller

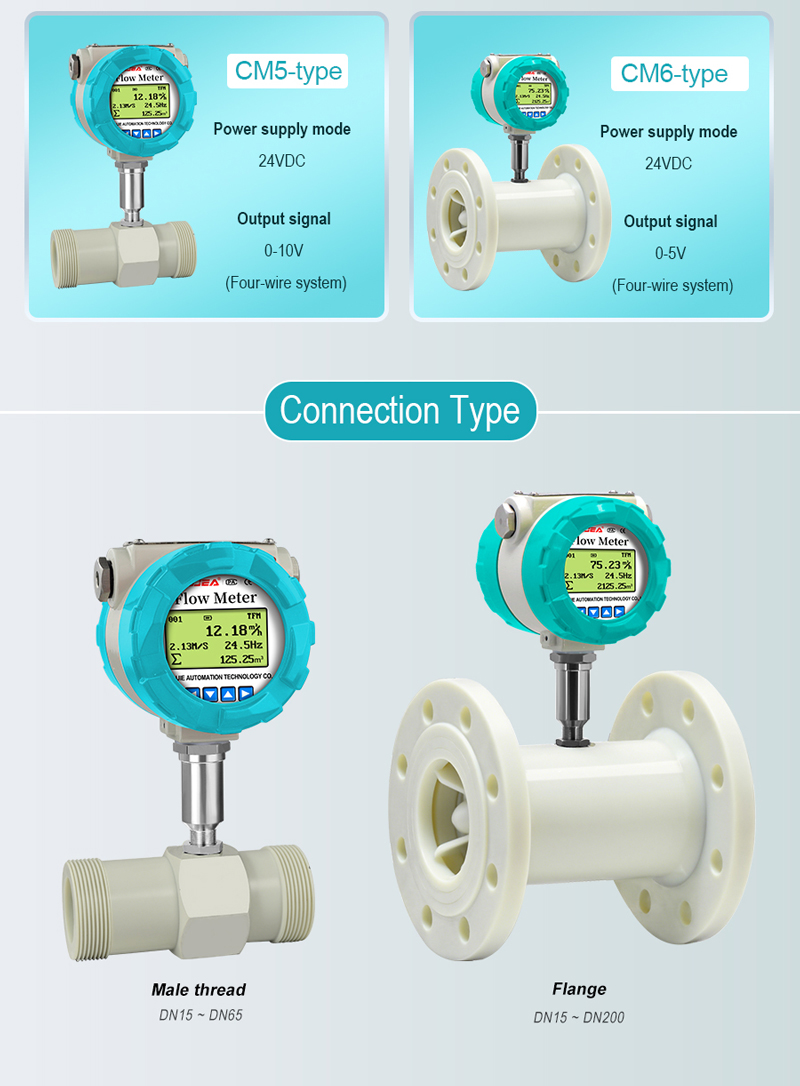

PTFE Turbine Flow Meter for Liquid Batch Controller
