항공 작업 플랫폼에서 압력 트랜스미터의 응용 분석

Analysis of the Application of Pressure Transmitters in Aerial Work Platforms

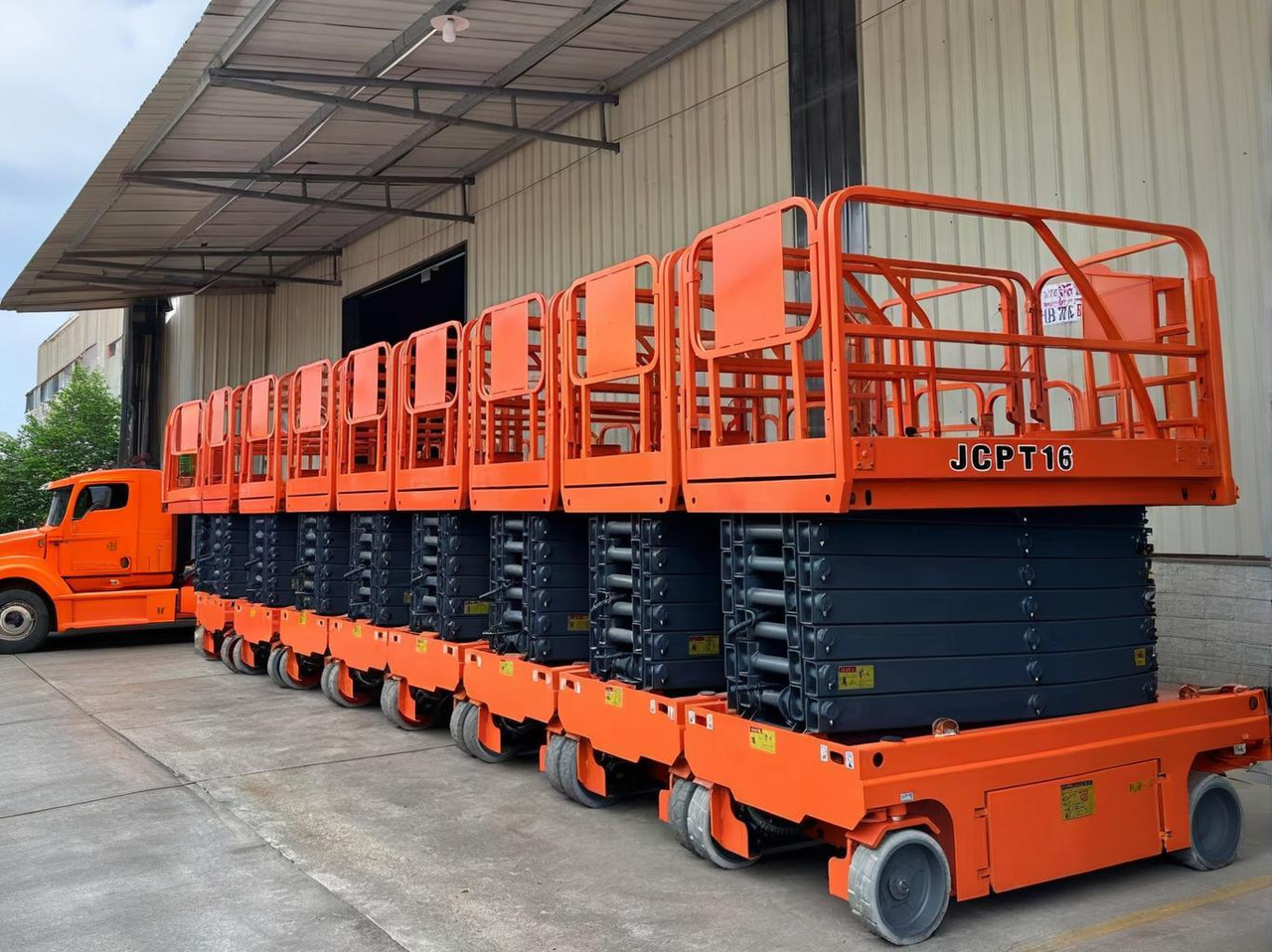

건설, 발전, 물류 및 기타 분야의 핵심 장비로서, 공중 작업 플랫폼의 안전하고 안정적인 작동은 직원의 안전과 프로젝트 효율성에 직접적인 영향을 미칩니다. 이 장비는 주로 플랫폼 리프팅을 구동하기 위해 유압 시스템에 의존하며 유압 시스템 압력의 변화는 장비의 작동 상태를 직접 반영합니다-과부하, 누출, 또는 구성 요소 마모는 모두 압력 이상으로 나타납니다. 압력 신호를 포착하기위한 핵심 구성 요소 인 압력 송신기는 공중 작업 플랫폼에서 작동을 모니터링하고 결함을 진단하는 데 중요해졌습니다. 이 기사에서는 작동 원리, 적용 가치, 핵심 적용 프로세스, 선택 및 유지 보수 지점 등 4 가지 차원에서 공중 작업 플랫폼에서 압력 송신기의 실제 적용을 분석합니다.


1. 핵심 작동 원리: 압력 신호에서 인식 가능한 데이터까지

압력 송신기의 핵심 기능은 유압 시스템의 물리적 압력을 산업 제어 시스템에서 인식 할 수있는 전기 신호로 정확하게 변환하는 것입니다. 작업 프로세스는 데이터 전송의 정확성과 안정성을 보장하는 "압력 감지-신호 변환-신호 최적화-표준 출력" 의 논리적 체인을 따릅니다.

첫 번째는 압력 감지 단계입니다. 공중 작업 플랫폼의 유압 오일 압력은 나사 인터페이스 또는 플랜지를 통해 송신기의 격리 다이어프램으로 전달됩니다. 격리 다이어프램은 유압 오일이 내부 구성 요소와 직접 접촉하는 것을 방지하면서 동시에 손실 없이 압력을 압축 불가능한 실리콘 오일 충전 유체를 통해 코어 감지 요소로 전달합니다. 현재 주류 감지 기술은 실리콘 압전 저항이며, 코어는 Wheatstone 브리지 회로가있는 실리콘 칩입니다. 압력 하에서 칩은 약간의 변형을 겪어 브리지 저항 값을 직접 변경합니다. 일부 고정밀 응용 프로그램은 용량 성 감지를 사용합니다. 전극 간격의 압력 유도 변화를 통해 커패시턴스 값 변환을 달성합니다.

다음은 신호 변환 및 최적화 단계입니다. 감지 소자에 의해 발생된 저항 또는 커패시턴스 변화는 약한 밀리볼트 레벨의 전기 신호로 변환된다. 이 신호는 온도 및 진동과 같은 환경 적 요인으로부터의 간섭에 취약하며 신호 조절 회로에 의해 처리되어야합니다. 첫째, 약한 신호를 적절한 수준으로 증폭합니다. 둘째, 실시간으로 온도 드리프트를 보상하기 위해 내장 온도 센서를 사용하여, 주변 온도가 데이터에 미치는 영향을 제거합니다. 셋째, 신호와 압력 사이의 엄격한 비례 관계를 보장하기 위해 선형화 보정을 수행합니다. 마지막으로, 제로 포인트 및 풀 스케일 조정을 완료하여 측정 정확도를 보장합니다.

마지막으로 표준 출력 단계. 최적화 된 신호는 항공 작업 플랫폼에서 가장 일반적으로 사용되는 출력 형식 인 산업 표준 4-20mA 전류 신호로 변환됩니다. 4mA 는 0 압력 (필요에 따라 조정될 수 있음) 에 해당하며, 20mA 는 본격적인 압력에 해당합니다. 그 장점은 강력한 간섭 방지 기능, 수백 미터에 걸친 장거리 전송 및 라인이 끊어 졌을 때 전류가 0mA 라는 특성을 포함하여 결함 진단을 용이하게합니다. 일부 높은 안전 레벨 애플리케이션은 HART 프로토콜과 함께 듀얼 출력 모드를 사용하여 아날로그 신호에 디지털 신호를 겹쳐 파라미터 구성 및 진단 정보 전송을 달성합니다.

2. 응용 프로그램 값: 안전 보증 및 효율성 향상을위한 이중 지원

공중 작업 플랫폼에서 압력 송신기의 적용 값은 두 가지 핵심 시나리오에 집중됩니다. "실시간 모니터링 및 조기 경고" 및 "정확한 오류 진단" 은 기존 수동 검사에서 낮은 효율성과 숨겨진 위험 감지 지연의 문제를 직접 해결합니다.

안전 관점에서 과부하는 공중 작업 플랫폼에서 가장 위험한 위험 요소 중 하나입니다. 압력 트랜스미터가 붐 실린더 (리프팅 실린더) 에 설치되면 실시간으로 실린더 압력의 변화를 감지 할 수 있습니다. 작업 플랫폼의 부하가 정격 값을 초과 할 때, 유압 시스템 압력은 즉시 임계 값을 초과합니다. 송신기는 즉시 비정상적인 신호를 제어 시스템으로 전송하여 청각 및 시각적 경보를 트리거하고 리프팅 동작을 차단하여 전복 사고를 방지합니다. 또한, 장비 시동 단계 동안, 송신기는 유압 시스템 압력의 초기 체크를 수행할 수 있다. 압력이 시동 임계 값에 도달하지 못하면 즉시 "시스템 누설" 또는 "불충분 한 전력" 을 나타내어 장비가 결함으로 작동하지 못하게합니다.

효율성 관점에서, 압력 송신기는 정확한 결함 국소화 및 예측을 가능하게 한다. 전통적인 결함 진단은 유압 시스템을 분해해야하며 몇 시간 또는 며칠이 걸립니다. 그러나 송신기가 기록한 압력 곡선은 결함 유형을 신속하게 결정할 수 있습니다. 압력이 천천히 떨어지고 표준 값보다 낮 으면 유압 오일 누출 일 가능성이 높습니다. 압력이 심하게 변동하고 비정상적인 소음이 동반되면 유압 펌프 마모 또는 밸브 고착 일 수 있습니다. 엔지니어링 데이터에 따르면 압력 송신기가 장착 된 공중 작업 플랫폼은 고장 진단 시간을 평균 70% 단축하고 장비 가동 중지 시간이 40% 단축됩니다. 3. 핵심 응용 프로그램 프로세스: 설치에서 진단까지의 종단 간 구현

공중 작업 플랫폼에 압력 송신기를 적용하려면 "설치 및 교정-실시간 모니터링" 의 완전한 프로세스를 따라야합니다.-결함 진단-피드백 제어, "각 링크의 신뢰성과 신뢰성을 보장하고 장비의 복잡한 운영 환경에 적응합니다.

첫 번째 단계는 설치 및 교정입니다. 공중 작업 플랫폼 (10Hz ~ 2000 Hz의 진동 주파수 및 작동 중 최대 20g 의 가속) 의 진동 특성을 고려할 때 송신기는 진동 방지 장착 구조를 채택해야합니다. 유압 시스템의 러핑 실린더의 오일 배출구 또는 주 오일 회로의 키 노드에 고정, 유압 펌프와 같은 강한 진동 소스에 대한 근접성을 피하십시오. 설치 후 현장 교정이 필요합니다: 표준 압력 소스를 통해 0MPa (0 점) 및 35MPa (일반적인 전체 규모) 압력을 적용하고 송신기 출력 전류를 4mA 및 20mA 로 조정하고, 설치 위치로 인한 제로 포인트 오프셋을 보상하여 측정 오류가 ± 0.5% FS 내에서 제어되도록합니다.

제 2 단계는 실시간 모니터링 및 데이터 전송이다. 장비 작동 중에 송신기는 100ms 마다 유압 데이터를 수집하고 4-20mA 신호를 통해 온보드 제어 시스템으로 전송합니다. 제어 시스템은 실시간 데이터를 미리 설정된 임계 값 (예: 15MPa 의 정격 하중에 해당하는 압력 및 5MPa 의 시작 압력) 과 비교합니다. 작업 패널에 실시간으로 압력 곡선을 표시하여 작업자가 장비 상태를 직관적으로 이해할 수 있도록합니다. 유인 작동 시나리오의 경우 일부 장비는 이중 출력 송신기, 모니터링을위한 신호 및 자체 교정을위한 다른 보완 신호를 사용합니다. 두 신호 사이의 편차가 5% 초과하면 센서 오류 경보가 즉시 트리거되어 PLd 안전 레벨 요구 사항을 충족합니다.

제 3 단계는 결함 진단 및 피드백 제어이다. 압력 이상이 발생하면 시스템은 이상 유형에 따라 계층 적 처리를 수행합니다. 즉, 즉각적인 과압 (예: 밸브의 갑작스런 개방으로 인한 100g 충격 압력) 인 경우, 송신기의 과부하 보호 기능은 일시적으로 잘못된 경보를 피하기 위해 간섭 신호를 보호합니다. 연속 과압 (3 초 동안 15MPa 초과) 인 경우 시스템은 즉시 리프팅 오일 회로를 차단하고 비상 하강 절차를 시작합니다. 압력이 지속적으로 감소하면 (5 분 이내에 10MPa 에서 3MPa 로) 유압 누출로 판단됩니다. 청각 및 시각적 경보가 발령되고 장비가 잠겨 있습니다. 모든 비정상적인 데이터는 나중에 문제 해결을 위해 자동으로 저장됩니다. 4. 선택 및 유지 보수: 현장 요구 사항에 적응하기위한 주요 고려 사항

공중 작업 플랫폼의 복잡한 작동 환경 (고온, 먼지, 진동, 전자기 간섭) 장비 작동 안정성에 직접적인 영향을 미치는 압력 트랜스미터의 선택 및 유지 보수에 대한 특별한 요구 사항.

선택은 네 가지 핵심 지표에 초점을 맞추어야합니다: 첫째, 장비의 최대 작동 압력 (일반적으로 0-35MPa) 을 커버해야하는 범위 및 과부하 용량 순간 과압 충격을 견딜 수있는 2-3 배 과부하 용량이 있습니다. 둘째, 간섭 방지 성능, 신호 안정성에 영향을 미치는 주파수 변환기와 같은 장치의 전자기 간섭을 피하기 위해 전자기 호환성 인증이 필요합니다. 셋째, 구조적 크기, 유압 밸브 블록에 예약 된 제한된 공간으로 인해, 소형 송신기를 선택해야합니다. 네 번째, 출력 모드, 이중 출력 모델이 유인 플랫폼에 선호되며, 단일 출력 모델을 무인 플랫폼에 사용하여 비용을 절감 할 수 있습니다.

유지 보수는 "정사이즈 교정 청소 및 보호" 원칙을 따라야합니다. 먼지 축적으로 인한 신호 드리프트를 방지하기 위해 인터페이스에서 송신기를 매월 청소하고 잔류 유압 오일을 시각적으로 검사하는 것이 좋습니다. 휴대용 교정기를 사용하여 분기별로 교정을 수행하여 0 점 및 본격적인 오류를 확인합니다. 매년 포괄적 인 검사를 실시하고, 안정된 센서 성능을 보장하기 위해 절연 다이어프램의 손상 및 케이블 절연 층의 노화를 확인하는 데 중점을 둡니다.

5. 결론

공중 작업 플랫폼의 유압 시스템의 "압력 감지 신경" 으로 압력 송신기, 정확한 측정 및 안정적인 전송 기능으로 인해 장비의 안전한 작동에 중요합니다. 작동 원리의 신호 변환 논리에서 응용 프로그램의 전체 체인 구현 및 선택 및 유지 보수의 세부 제어에 이르기까지, 모든 링크는 "장면에 적응하는 기술" 의 핵심 논리를 반영합니다." 공중 작업 플랫폼이 지능형 업그레이드로 이동함에 따라 압력 송신기가 IoT 기술과 결합되어 원격 모니터링 및 예측 유지 보수를 달성하여 장비 안전 중복 및 운영 효율성을 더욱 향상시킵니다.
