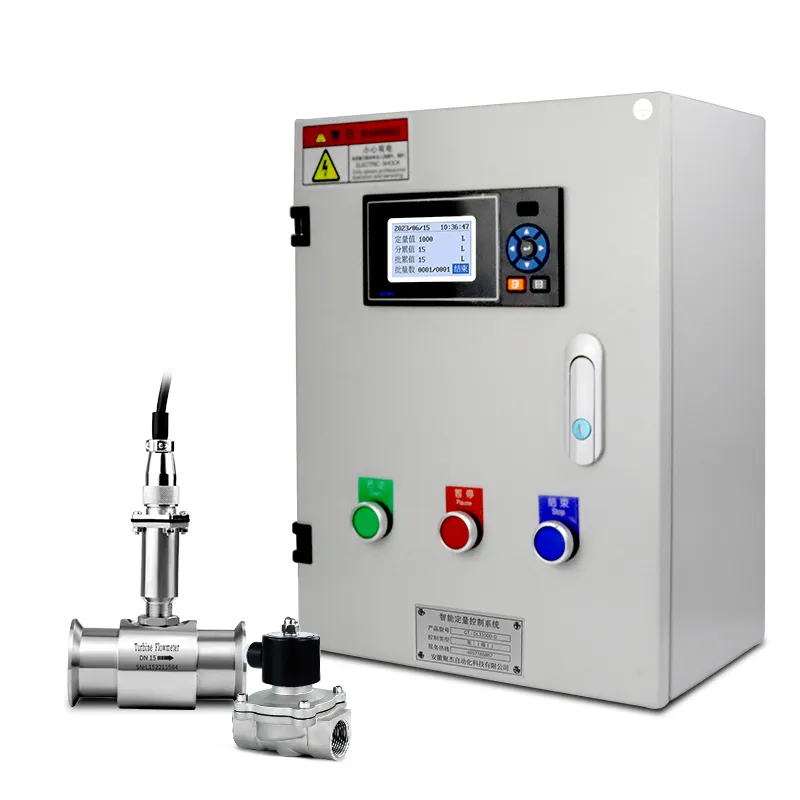

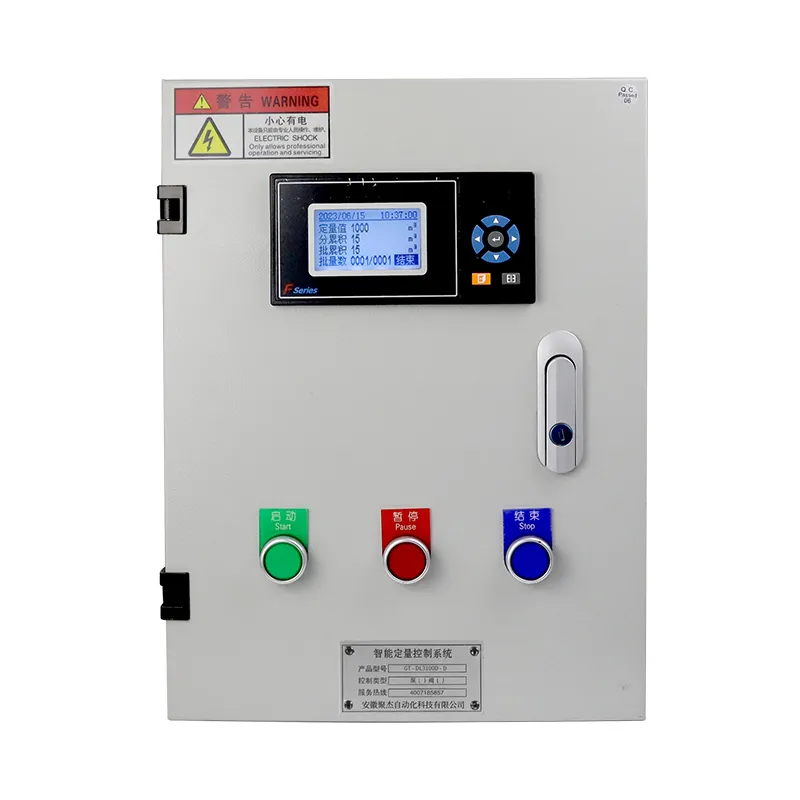

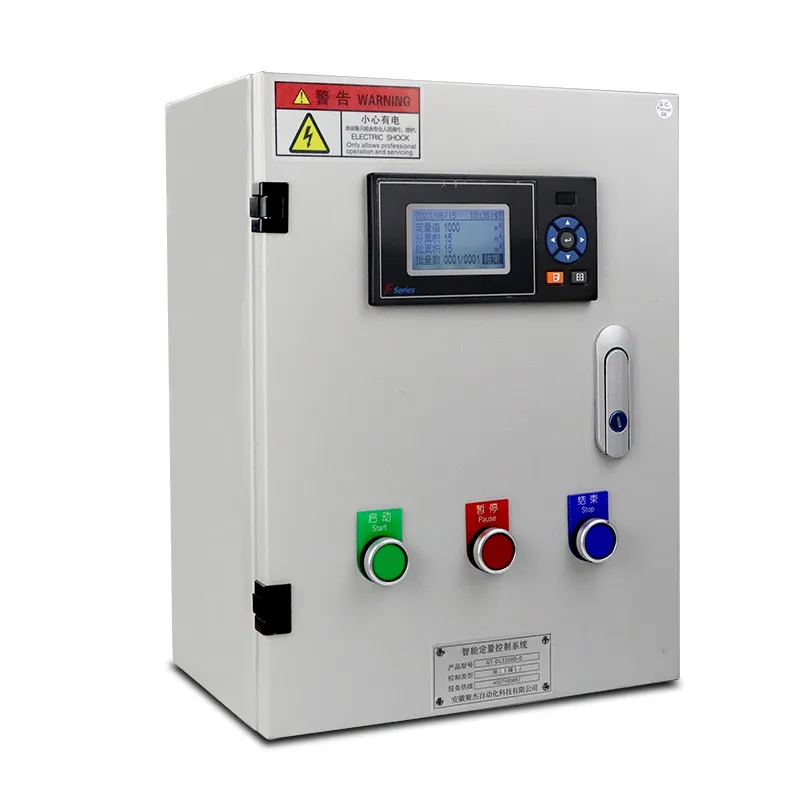

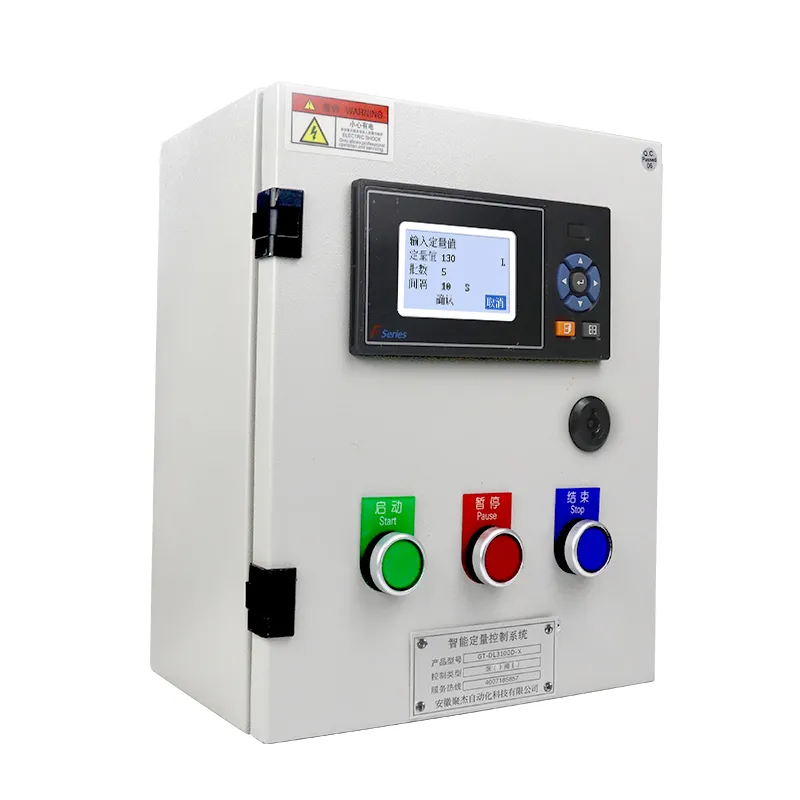

F31D 배치 컨트롤러

F31D 배치 컨트롤러는 펄스/4-20mA 유량계와 일치하는 ARM Cortex-M3 칩을 채택합니다. 듀얼 밸브 및 펌프 정밀한 제어를 지원하고, 배치/일일/월간 흐름 로그를 저장하고, RS485 Modbus 통신 및 화학, 식품 유체 정량적 투약을위한 LCD 디스플레이를 갖추고 있습니다.

F31D 배치 컨트롤러의 특징

  • 고성능 ARM Cortex-M3 코어, ± 0.2% FS 높은 디스플레이 정밀도

  • 펄스와 호환, 4-20mA, 대형 밸브 용 PT100 흐름/온도/압력 송신기

  • 3 방향 릴레이 출력, 작은 밸브 및 펌프 연결 제어

  • 채우기 오버슈트를 피하기 위해 사전 설정 사전 마감 값

  • 멀티 유닛 스위칭: L/m³/kg/t, 지원 가스/액체 밀도 보상

  • 매장 배치, 매일, 월간 및 연간 누적 흐름 기록

  • 듀얼 RS485/RS232 통신, modbus RTU 지원

  • 내장 4-20mA 보조 기기 용 아날로그 전송 출력

  • 임베디드 패널 장착 디자인, 가볍고 쉬운 설치

  • 안정적인 측정을위한 완벽한 오류 필터링 및 작은 신호 차단 기능


F31D 배치 컨트롤러의 사양

디스플레이 스크린 128*64 도트 매트릭스 그레이 화이트 스크린 액정 디스플레이 (LCD)
정확도 표시 정확도: ± 0.2% F.S.
프로세서 고성능 ARM Cortex-M3 32 비트 RISC 코어
입력 기능 흐름 채널 아날로그 신호: 4-20mA, 0-10mA 및 기타 신호; 주파수 신호: Fr (범위: 0.0-5000.0HZ, 낮은 수준 ≤ 1V, 높은 수준 ≥ 5V)
온도 채널 0-10mA, 4-20mA, Pt100 및 기타 신호
압력 채널 0-10mA, 4-20mA 및 기타 신호
출력 기능 전력 분배 출력 1 세트 제공 (F12) 24VDC 센서 전원 공급 장치의 12VDC 및 2 세트 (Q24, P24) 중 채널 당 최대 출력 전류는 30mA 이며, 그 중 흐름 전류 24V 전력 분배 (Q24) 그리고 압력 24V 전력 분배 (P24) 동일한 접지를 공유하십시오
전송 출력 표준 4-20mA 전류 전송 출력 1 채널 지원, 최대 부하 용량이 500Ω
릴레이 출력 릴레이 출력 3 채널 지원, 접촉 용량 3A @ 250VAC/3A @ 30VDC
통신 기능 통신 인터페이스 RS232C 및 RS485 사용자가 선택할 수있는 두 가지 통신 인터페이스, 지원 Modbus RTU 프로토콜, baud 속도 (1200, 2400, 4800, 9600)
인쇄 인터페이스 RS232C 직접 마이크로 프린터에 연결, 보 속도 1200
전원 공급 장치 AC 전원 공급 장치 220VAC/50HZ AC 전원 공급 장치
DC 전원 공급 장치 24VDC (18VDC-36VDC) 지원 DC 전원 공급 장치; 12VDC (9VDC-18VDC) 지원 DC 전원 공급 장치
오류 정확도 시계 오류 하루 ± 2 초
작업 환경 (가연성 및 부식성 환경에서 작동하지 않음) 주변 온도 0 ~ 50 ℃ (직사광선을 피하십시오)
주변 습도 0 ~ 85% R.H (응축 없음)
고도 <2000 미터
계기 순중량 ≤ 1.0Kg

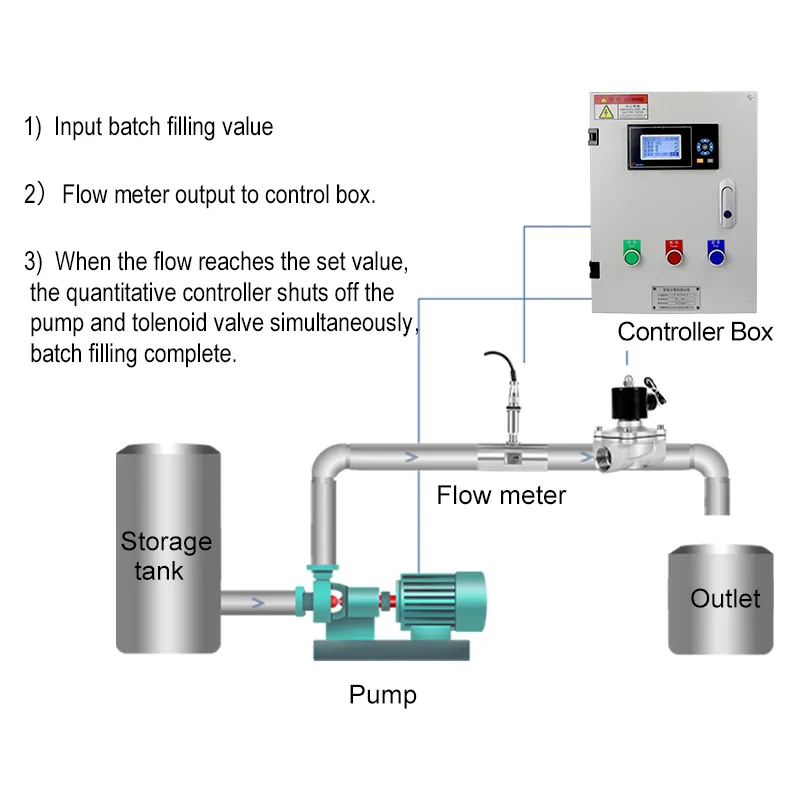

F31D 배치 컨트롤러의 다이어그램

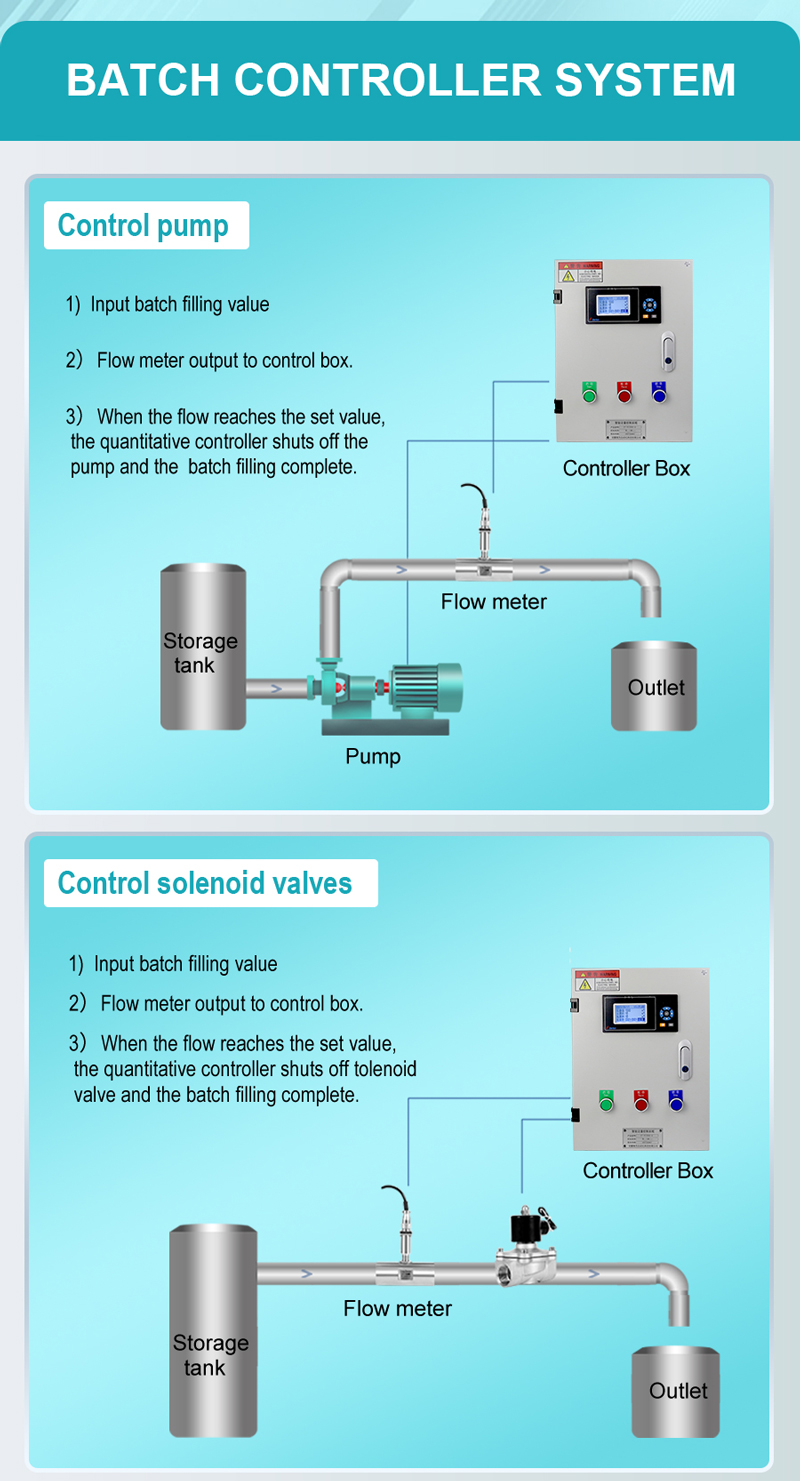

F31D Batch Controller for Flow Meter Batch Controller

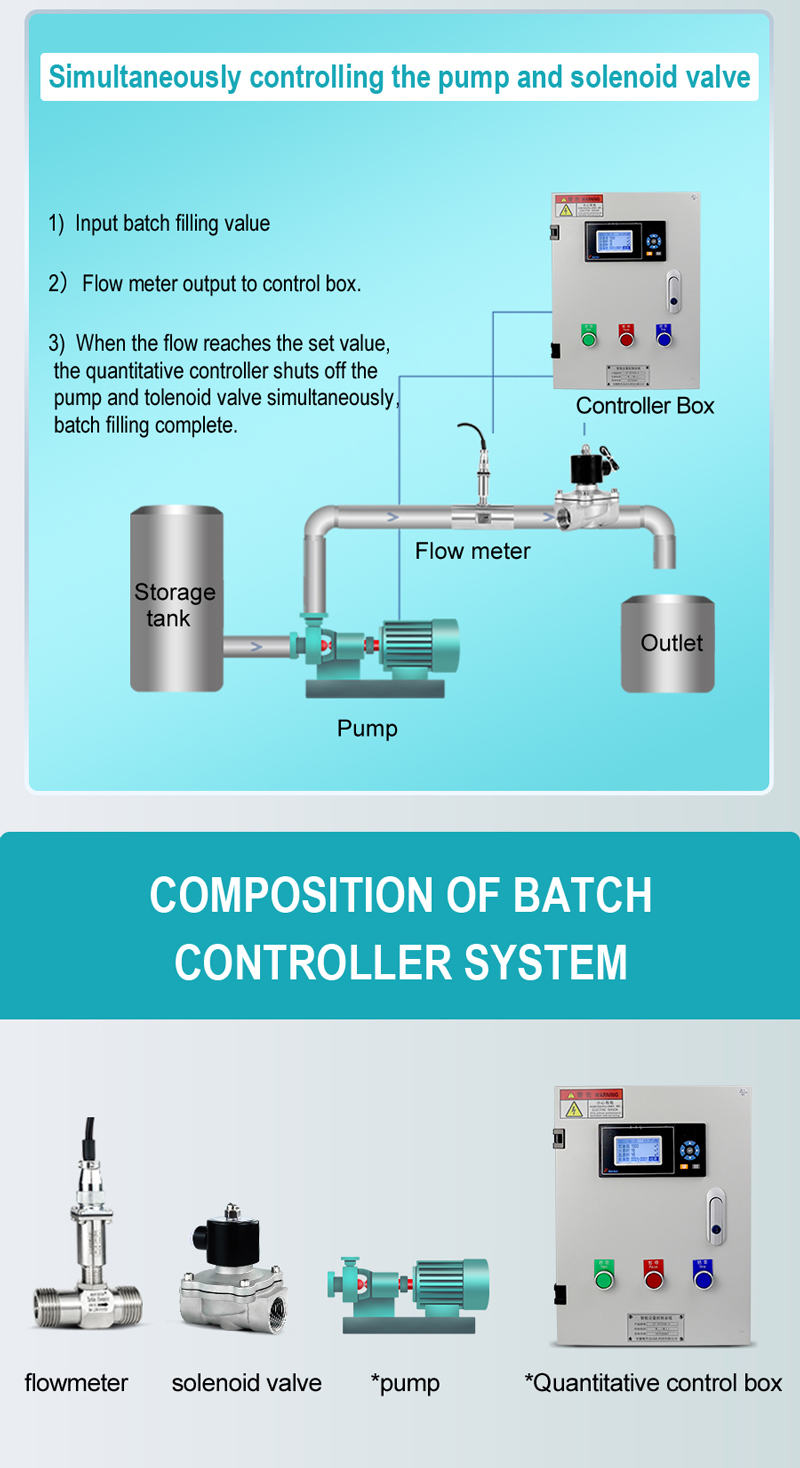

F31D Batch Controller for Liquid Batch Controller
