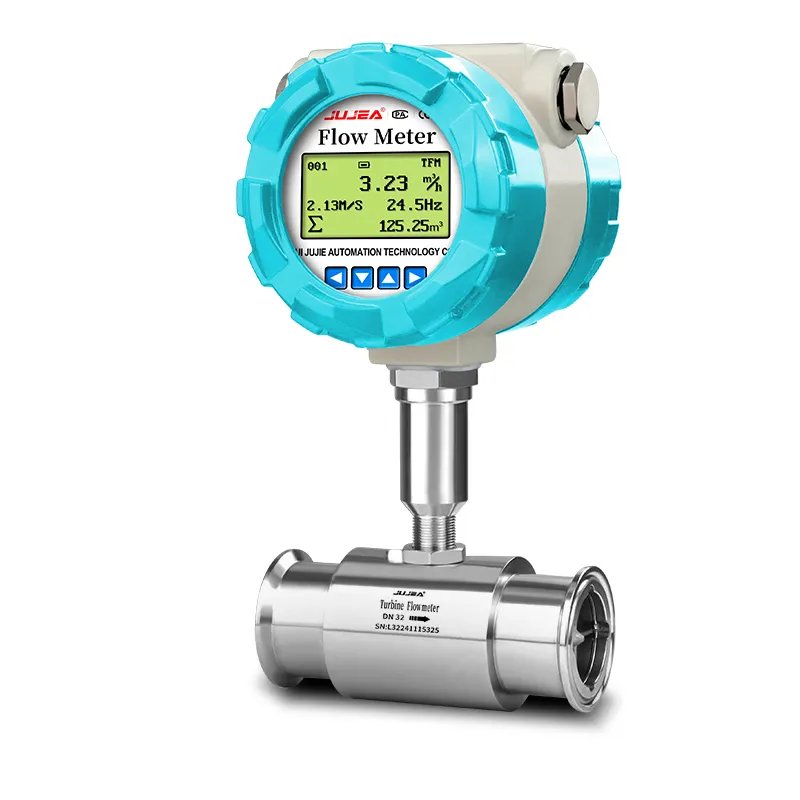

액체 터빈 유량계

고정밀 GTLWGY 시리즈 터빈 유량계는 토크 밸런싱 기술을 활용하여 ± 0.5% 정확도, 우수한 반복성 및 빠른 응답을 제공합니다. 유지 보수가 적은 견고하고 가벼운 디자인으로 4-20mA, 펄스, 0-10v,0-5V 또는 RS485 Modbus를 통해 완벽하게 통합됩니다. 까다로운 환경의 경우 맞춤 옵션에는 ExdIICT6 Gb 폭발 방지 인증, 최대 180 ° C의 고온 저항, IP68 보호 수준 및 내식성 PTFE 모델이 포함됩니다.

액체 터빈 유량측정기의 특징

  • 높은 정밀도: 우수한 반복성으로 최대 ± 0.5% 정확도를 제공합니다.

  • 빠른 응답: 일시적인 흐름 변화를 즉시 포착하여 정량적 배치에 이상적입니다.

  • 넓은 턴다운 비율: 낮은 압력 강하로 넓은 흐름 범위에 걸쳐 안정적으로 수행합니다.

  • 콤팩트 & 견고한: 쉬운 설치를위한 내구성있는 스테인레스 스틸 하우징을 갖춘 경량 디자인.

  • 스마트 통합 : 4-20mA 를 포함한 다중 신호 출력 지원, 펄스 및 RS485 Modbus.

  • 가혹한 환경 준비: 선택적 ExdIICT6 Gb 방폭 및 180 ° C 고온 및 IP68 방수 까다로운 공정.



액체 터빈 유량계 사양

매체 불순물 없음, 낮은 점도, 강한 부식성 액체 없음
표준 터빈 흐름 센서 (JB/T9246-2016)
절차 터빈 유량계 (JJG1037-2008)
악기 구경과 연결 플랜지 DN15-DN200
스레드 DN4-DN65
클램프 DN4-DN100
플랜지 표준 HG20592-2009
기타-국제 DIN, ANSI, JS
기타-국내 화학 산업 표준, 기계 표준
스레드 Specificate 영국 파이프 스레드 (외부 실)
기타 내부 실, 구형 실, NPT 실, 등
정확도 반복성 정확도 1.0 수준, 0.5 수준, 0.2 수준 (사용자 정의 필요)
반복성 ≤ 0.33%, ≤ 0.16%, ≤ 0.067%
범위 비율 1:6; 1:10; 1:20
교정 교정 조건 표준 액체 흐름 보정 정적 질량 방법 액체 흐름 구경 주위 온도 20 ℃ 주변 습도 65%
사용 중간 온도 표준 구성-20 ℃ ~ 100 ℃ T1 (일반 유형, 맞춤형) -20 ℃ ~ 120 ℃ T2 (고온 유형, 맞춤형) -20 ℃ ~ 150 ℃ T3 (고온 유형, 맞춤형) -20 ℃ ~ 180 ℃
온도 -20 ℃ ~ 60 ℃
습도 5% ~ 90%
압력 86Kpa ~ 106Kpa
출력 기능 신호 펄스 신호, 4-20mA 신호
출력 RS485 통신, HART 프로토콜
전원 외부 전원 + 24VDC, 4-20mA 출력에 적합, 펄스 출력, RS485, 등
내부 전원 3.6V 19Ah 리튬 배터리 1 세트
신호 인터페이스 N 유형 Hissman 커넥터 DIN43650 또는 항공 플러그 CX165P
전체 범위 금속 방수 버클 내부 스레드 M20 × 1.5
폭발 방지 폭발 방지 등급 Exdpener C T6 Gb
보호 보호 등급 IP65



액체 터빈 유량계의 다이어그램

product size
