7 인치 800 × 480 컬러 터치 LCD, 해외 사용을위한 러시아어 인터페이스를 포함한 다국어 시스템

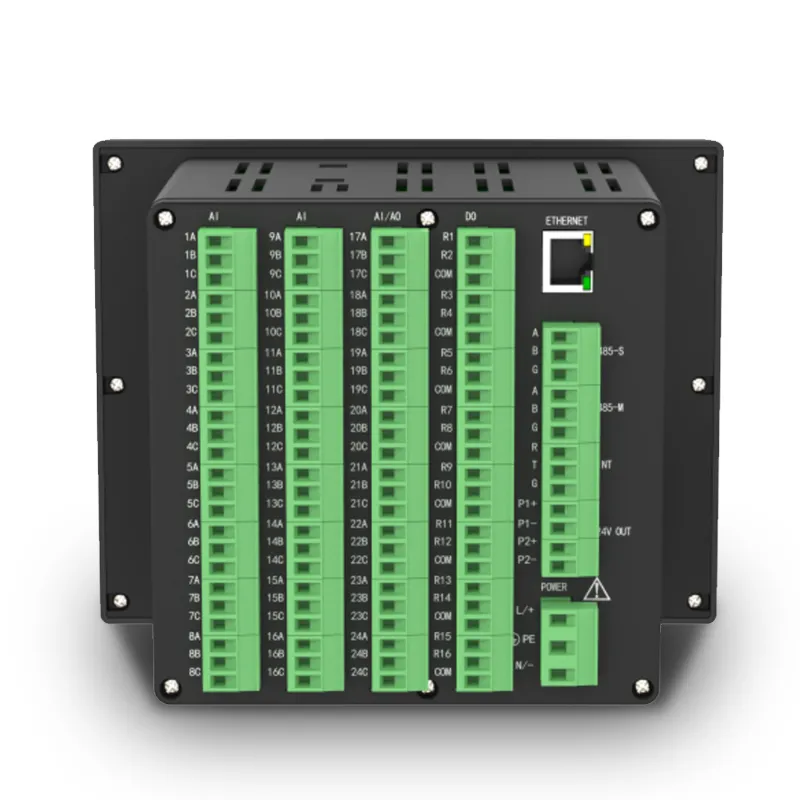

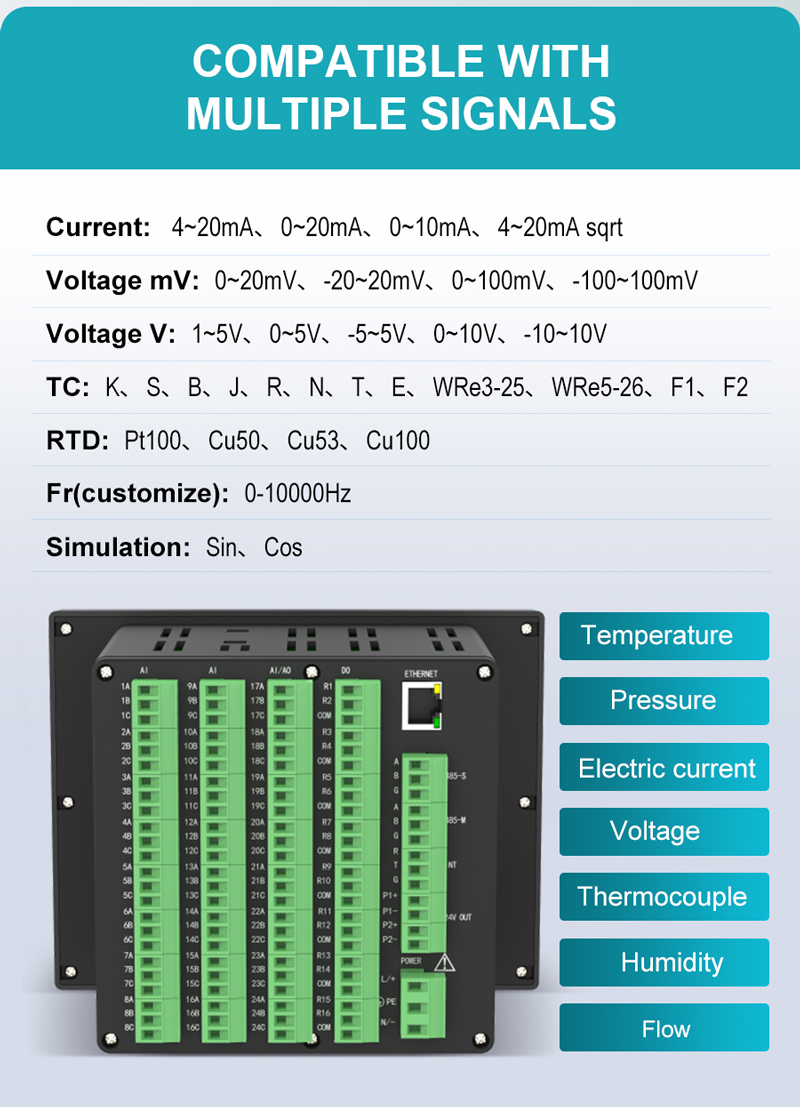

최대 32 완전히 고립 된 범용 입력 채널, TC, RTD, 4-20mA, 전압 및 주파수 신호

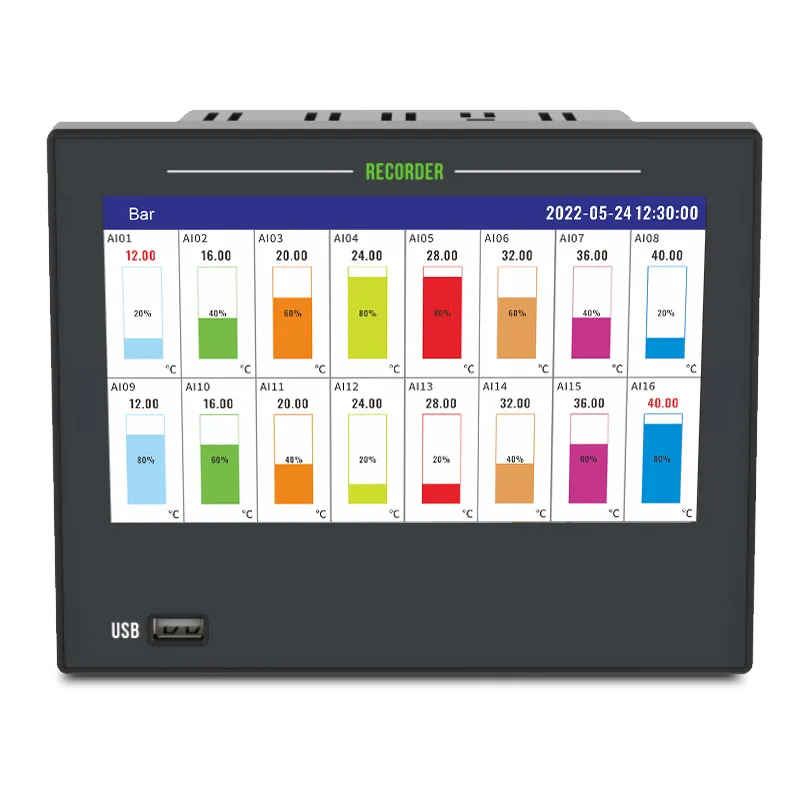

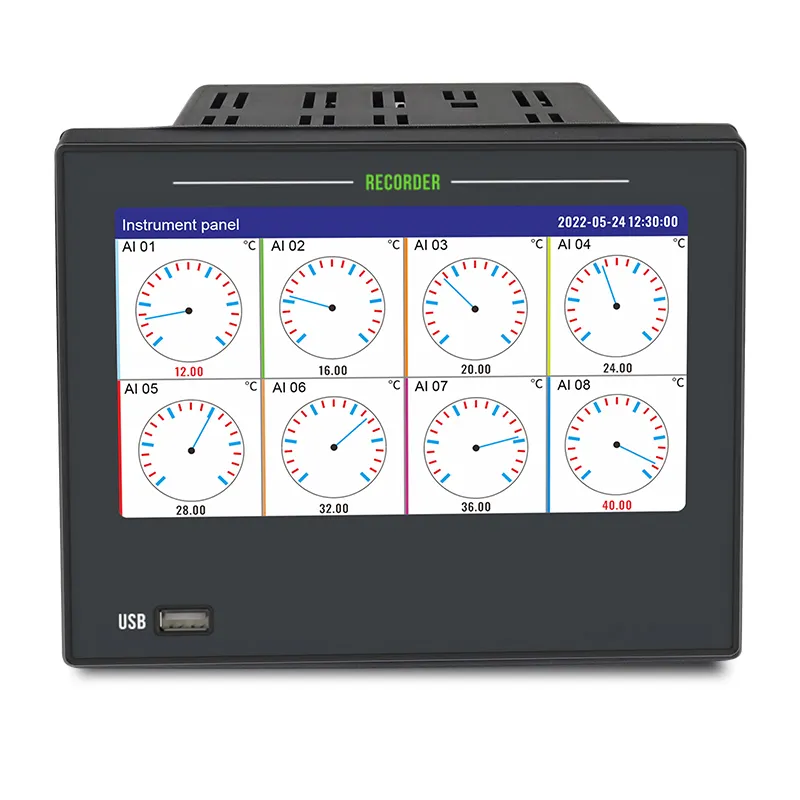

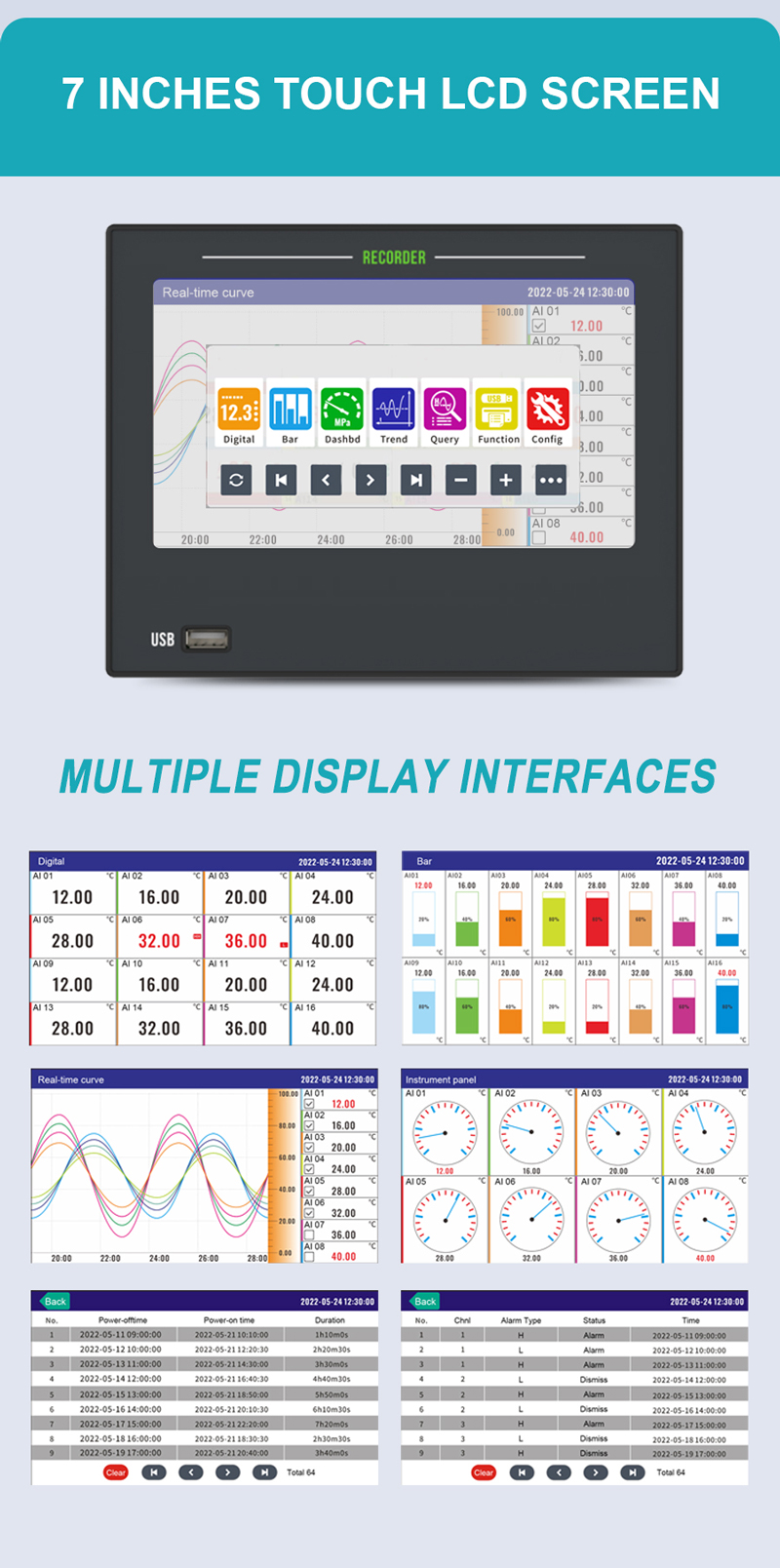

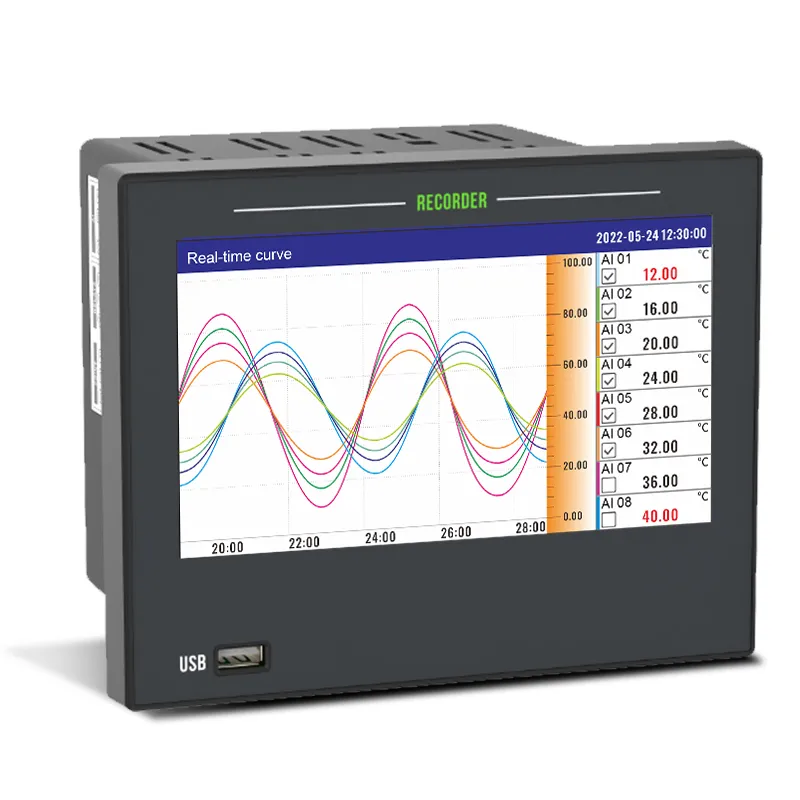

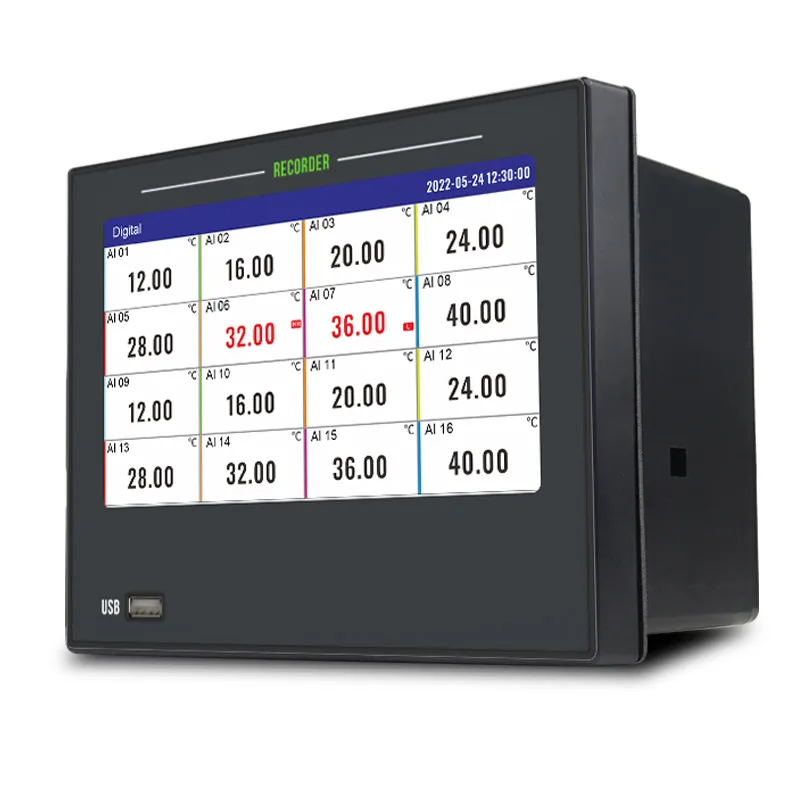

4 가지 디스플레이 모드: 디지털 테이블, 바 차트, 대시 보드, 실시간 및 역사적 추세 곡선
선택적인 외부 마이크로 프린터, 자동 타이밍 및 수동 선택 곡선/데이터 인쇄 지원

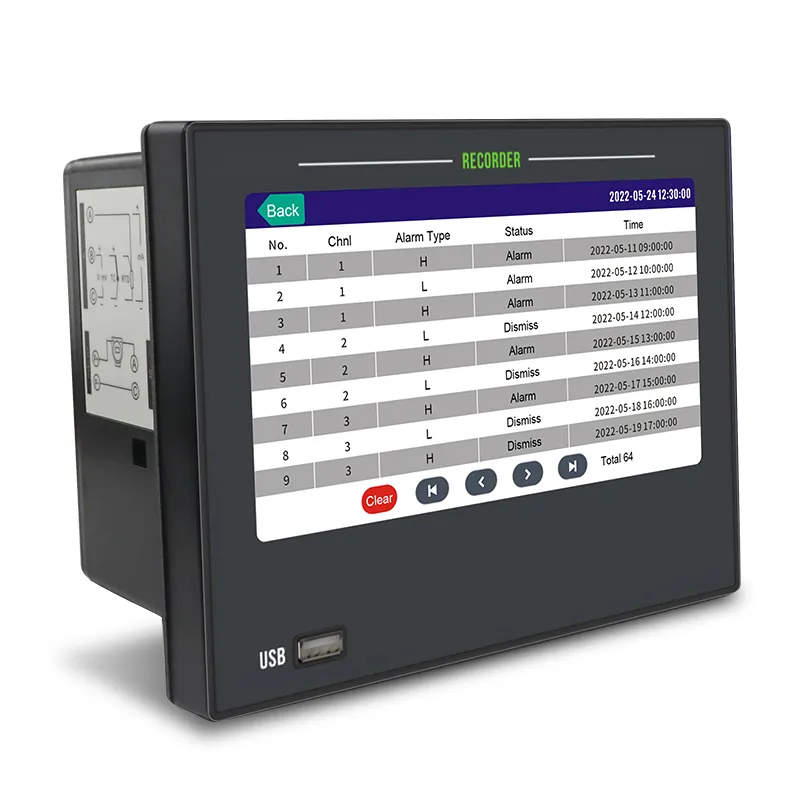

64MB 대형 스토리지, 경보/전원 끄기/작동 로그를 256 900,000 기록 절약
풍부한 출력 옵션: 최대 16 개의 릴레이 알람, 8 채널 4-20mA 재전송, 듀얼 24VDC 센서 전원 공급 장치
트리플 통신: RS485 Modbus RTU, RJ45 Modbus TCP, USB 플래시 디스크 오프라인 데이터 내보내기
완전한 신호 처리: 관성 필터링, 선형 K/B 보정, 흐름 축적 함수
표준 138 × 138mm 패널 컷 아웃, 산업용 캐비닛을위한 듀얼 AC/DC 와이드 전원 공급 장치
수출 된 역사적 곡선 및 기록을 분석하는 독립적 인 데이터 관리 PC 소프트웨어
| 레코더 크기 | 패널 187*147mm, 깊이 145mm, 장착 구멍 138*138mm |
| 디스플레이 화면 | 7 인치 컬러 터치 LCD, 800*480 해상도 |
| 측정 채널 * | Max. 24 채널 범용 아날로그 입력, 32 채널로 확장 가능 (주파수 신호 맞춤화 필요) |
| 측정 정확도 | 0.2% F.S. |
| 샘플링 기간 | 1 초 |
| 알람 릴레이 * | 16 채널 정상 오픈 릴레이, 250VAC 3A, 30VDC 3A (저항 부하) |
| 전송 출력 * | Max. 8 채널 4-20mA 전송 출력, 부하 ≤ 750Ω, 정확도 0.2% |
| 24VDC 배전 | 24VDC 배전 2 채널 24VDC ± 10%, 총 출력 전류 ≤ 120mA |
| RS485 통신 | 1 채널 RS485 통신 인터페이스, 표준 Modbus RTU 프로토콜 |
| 이더넷 통신 * | 1 채널 이더넷 통신 인터페이스, 표준 Modbus TCP 프로토콜 (≤ 3 연결) |
| RS485 획득 * | 1 채널 RS485 획득 인터페이스, 표준 Modbus RTU 프로토콜 |
| USB 인터페이스 | USB2.0, 32G 대용량 USB 플래시 드라이브 지원 |
| 마이크로 프린터 인터페이스 * | TLL 마이크로 프린터 인터페이스 |
| 전원 공급 장치 | AC 100-240VAC 50Hz/DC 24VDC ± 10% (역방향 연결 보호), 전력 ≤ 20W |
| 예열 시간 | 30 분 후 파워 온 |
| 작업 환경 | 온도: -10 ~ 60 °C, 습도: 0 ~ 85% RH (비 응축) |
| EMC 간섭 방지 | 전력 공급 그룹 펄스 2000V, 신호 그룹 펄스 1000V |
| ESD 정전기 방지 | 접촉 방전 4000V, 공기 배출 8000V |
| 전압 | AC220V 전원 공급 장치: 터미널과 접지 사이의 1500V; DC24V 전원 공급 장치: 터미널과 접지 사이의 500V; 고립 된 단자 사이의 1000V |
| 절연 저항 | AC220V 전원 공급 장치: DC 테스트 전압 500V, 20MΩ; DC24V 전원 공급 장치: DC 테스트 전압 100V, 5MΩ |
| 녹음 간격 | 1 초, 2 초, 5 초, 10 초, 15 초, 30 초, 1 분, 2 분, 5 분, 10 분, 30 분, 1 시간 |
| 데이터 메모리 | 64MB 메모리, 900,000 (900k) 기록 |
| 녹음 기간 | 32 채널, 1 초 기록 간격, 10 일 기록, 동적 순환 덮어쓰기 저장소 |
| 기타 기록 | 알람 목록, 정전 기록, 작동 로그, 각 256 항목, 순환 덮어쓰기 저장 |
| 설치 방법 | 패널 장착, 실내, 패널 IP65 보호 수준 |
| 레코더 무게 | 1100g |
